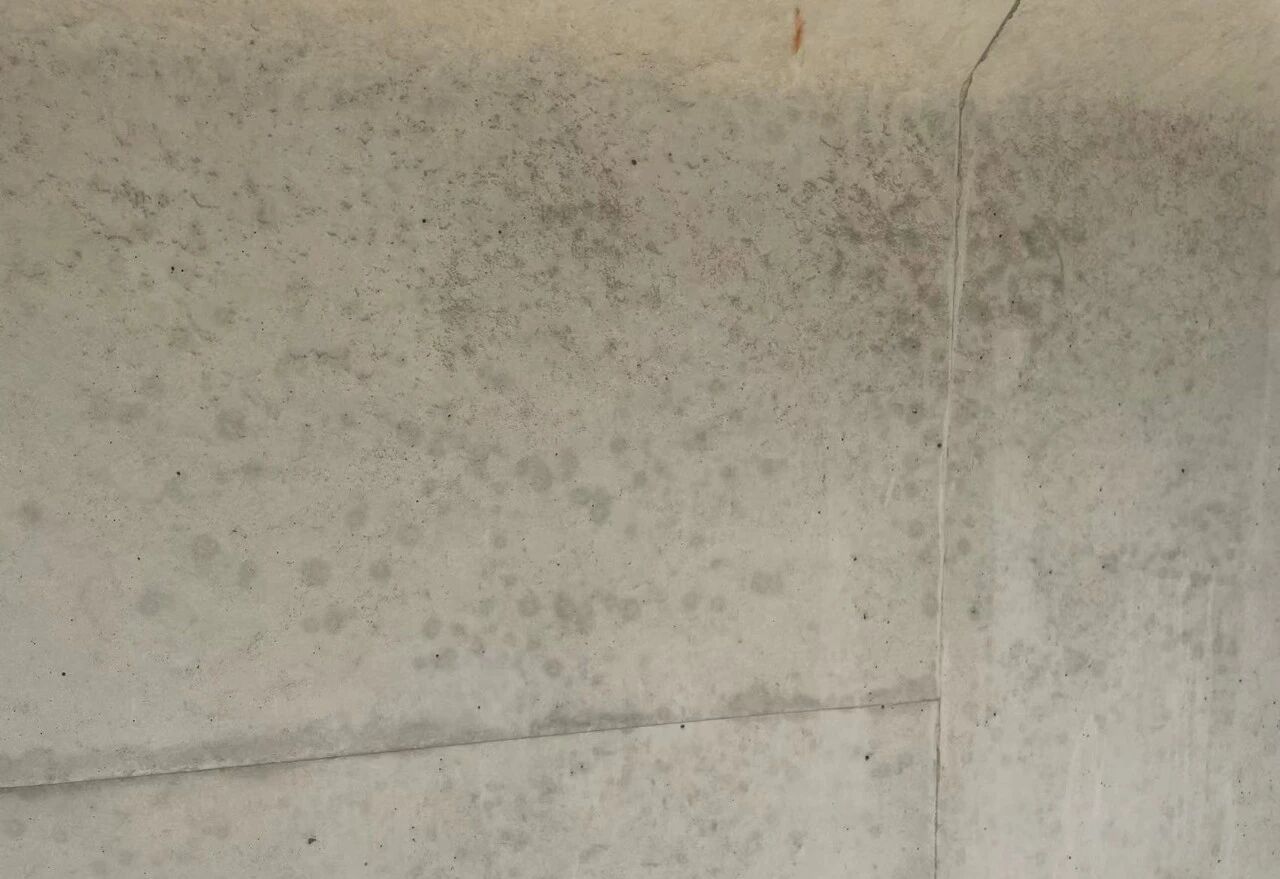

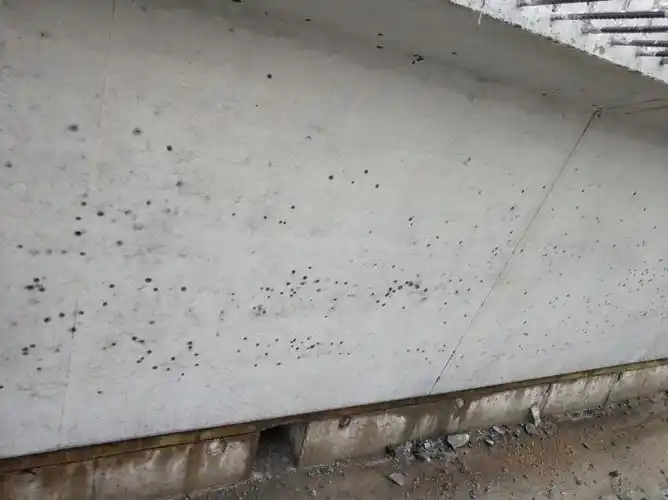

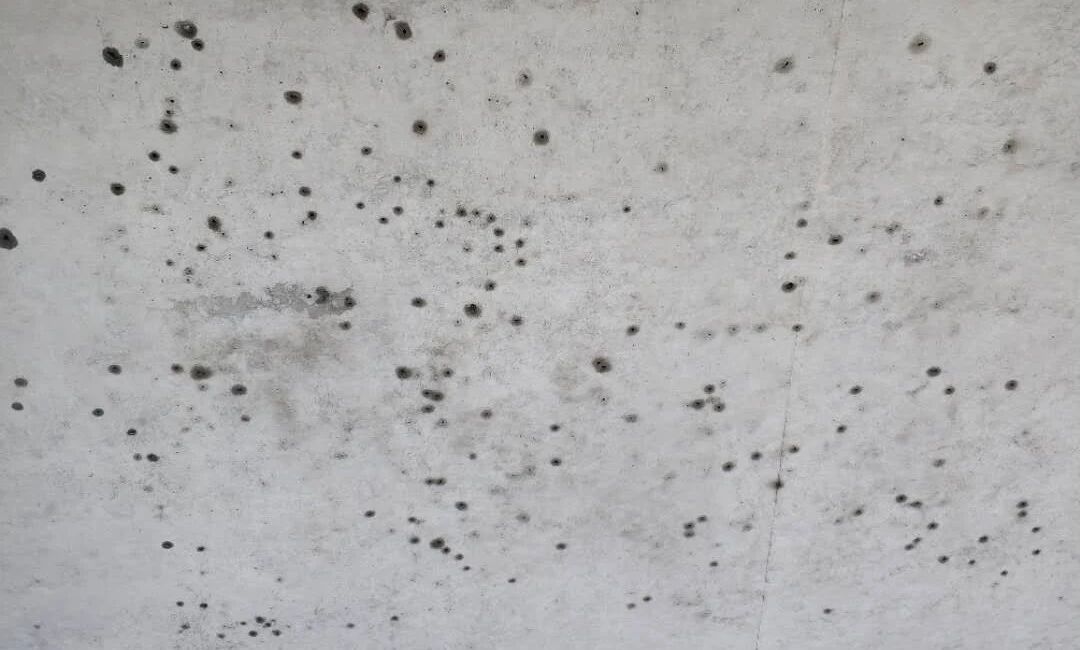

（一）物理改造：

1. 混凝土稠度和和易性：

在混凝土預(yù)制梁生產(chǎn)中，混凝土稠度與和易性對(duì)氣泡排出影響顯著。當(dāng)稠度過高時(shí)，混凝土內(nèi)部流動(dòng)性受限，氣泡在振搗時(shí)難以克服阻力排出。若和易性不佳，混凝土粘聚性、保水性與流動(dòng)性失衡，振搗時(shí)無法形成良好流動(dòng)狀態(tài)，氣泡也難以排出。

骨料級(jí)配不合理是重要誘因。針片狀顆粒過多、粒徑不當(dāng)，會(huì)使骨料形成骨架嵌鎖，阻礙混凝土流動(dòng)，影響氣泡排出。砂率較低時(shí)，混凝土拌合物包裹性差，骨料間空隙難以填充，導(dǎo)致拌合物不密實(shí)。攪拌時(shí)易引入氣泡，且因孔隙結(jié)構(gòu)復(fù)雜，氣泡難以通過振搗消失，最終殘留在表面形成氣孔，影響表觀質(zhì)量。

2. 水泥的影響：

水泥作為主要膠凝材料，其性能影響顯著。生產(chǎn)中為提高粉磨效率與強(qiáng)度，常加入助磨劑，如三乙醇胺、三異丙醇胺等。

部分助磨劑具有引氣效果，在水泥水化反應(yīng)中，會(huì)改變水泥顆粒表面性質(zhì)與電荷分布，影響漿體流動(dòng)性和穩(wěn)定性，促使混凝土拌合物內(nèi)部形成微小氣泡。這些氣泡因混凝土自身重力與內(nèi)部結(jié)構(gòu)限制，部分難以逸出，在表面形成氣孔。

3. 減水劑的影響：

減水劑是現(xiàn)代混凝土外加劑的重要成分，能降低拌合用水量，提高強(qiáng)度與耐久性。但使用不當(dāng)會(huì)產(chǎn)生問題，以陰離子型表面活性劑為減水劑時(shí)，其降低液體表面張力的特性，會(huì)使拌合混凝土中游離水表面張力不均勻下降，促使氣泡產(chǎn)生。攪拌過程中，機(jī)械力作用也會(huì)卷入空氣形成氣泡，且因機(jī)械力不均易引入大氣泡，影響混凝土外觀、密實(shí)性與強(qiáng)度。

可在外加劑中摻入適量消泡劑解決此問題。消泡劑能破壞氣泡表面液膜，降低穩(wěn)定性使氣泡破裂。合理選擇消泡劑種類與摻量，結(jié)合減水劑特性，可減少氣泡數(shù)量與大小，提升混凝土質(zhì)量與外觀品質(zhì) 。

（二）混凝土配合比設(shè)計(jì)要求：

在建筑工程中，預(yù)制梁作為關(guān)鍵構(gòu)件，其質(zhì)量與性能對(duì)整個(gè)工程的安全性與耐久性影響重大。相較于常用混凝土，預(yù)制梁用混凝土性能要求更為嚴(yán)格。通過大量試驗(yàn)及工程案例分析可知，為減少預(yù)制梁表面氣孔，需滿足以下性能要求：

1. 坍落度與擴(kuò)展度控制：

預(yù)制梁混凝土坍落度控制范圍為 180±20mm，擴(kuò)展度范圍為 400±50mm。合適的坍落度可保障混凝土澆筑時(shí)順利填充模板，避免空洞、蜂窩等缺陷；恰當(dāng)?shù)臄U(kuò)展度則使混凝土在振搗過程中流動(dòng)性良好，各組分均勻分布，增強(qiáng)密實(shí)性。若坍落度過大，易離析泌水，影響強(qiáng)度且增加氣孔概率；過小則難以流動(dòng)，影響質(zhì)量。

2. 漿體粘聚性與含氣量：

混凝土運(yùn)輸和澆筑中，需避免離析泌水。離析泌水會(huì)使混凝土內(nèi)部成分分布不均，石子集中下部，漿體上浮，影響強(qiáng)度和耐久性。同時(shí)，漿體要有合適粘聚性，使各組成材料相互粘結(jié)成整體。在保證不離析泌水時(shí)，允許石子少量外露，適量外露可提高表面粗糙度，增強(qiáng)與后續(xù)施工層粘結(jié)力，但過多會(huì)影響外觀與平整度。

含氣量對(duì)預(yù)制梁混凝土性能影響顯著，一般控制在 2.0 - 3.0%。適量含氣量形成的微小氣泡可提高混凝土抗凍性與耐久性，但過高會(huì)導(dǎo)致氣泡尺寸和分布失控，在表面形成氣孔影響外觀；過低則無法發(fā)揮有益作用。

3. 石子粒徑形貌與級(jí)配：

石子的粒徑形貌和級(jí)配顯著影響混凝土孔洞數(shù)量。反擊破加工的石子優(yōu)于普通石子，其顆粒形狀接近立方體，表面相對(duì)光滑，能使混凝土拌合物中骨料更好相互填充堆積，減少空隙，降低氣泡產(chǎn)生可能性。

4.砂率合理降低：

砂率在合理范圍內(nèi)應(yīng)盡量低，以有效減少浮漿。較低砂率可減少細(xì)骨料含量，降低表面浮漿層厚度，避免影響外觀質(zhì)量，減少氣孔形成幾率，有助于提高預(yù)制梁表面質(zhì)量與整體性能。

5. 可操作時(shí)間與終凝時(shí)間：

根據(jù)施工要求，混凝土的可操作時(shí)間不能小于1.5h。這能保證在施工過程中，混凝土始終保持良好的性能，便于振搗和成型。

混凝土終凝時(shí)間宜控制在 8h 左右，具體依施工要求而定。終凝時(shí)間過短，混凝土過早失去塑性，若未及時(shí)養(yǎng)護(hù)，表面水分快速蒸發(fā)，易產(chǎn)生裂縫，增加氣孔形成可能性。因此，凝結(jié)時(shí)間短時(shí)需盡早養(yǎng)護(hù)，保證混凝土在適宜條件下硬化，提升強(qiáng)度，減少干裂等問題。

（三）原材料選?。?br/>

在預(yù)制梁的試驗(yàn)與生產(chǎn)中，原材料的合理選擇是保障其質(zhì)量與性能的關(guān)鍵。所選用的原材料包括 PO42.5 水泥、嵩能 II 級(jí)粉煤灰、三鋼 S95 級(jí)礦粉、花崗巖碎石以及河砂，其性能需滿足普通商品混凝土使用標(biāo)準(zhǔn)，部分材料還有特殊要求。

預(yù)制梁專用聚羧酸減水劑因性能優(yōu)異被廣泛使用，與常規(guī)減水劑相比，需適當(dāng)減小引氣劑用量，以減少混凝土表面氣孔，保證外觀質(zhì)量。同時(shí)，引氣劑用量要在滿足工作性能與耐久性的前提下控制，適量氣泡可提高抗凍性，但過量則有負(fù)面影響。此外，考慮到施工工序節(jié)奏，混凝土終凝結(jié)時(shí)間應(yīng)控制在 8 小時(shí)以內(nèi)，以確保有足夠施工操作時(shí)間，又不會(huì)影響后續(xù)工序，避免出現(xiàn)質(zhì)量問題 。

（四）配合比設(shè)計(jì)：

依據(jù) JGJ169 - 2009《清水混凝土應(yīng)用技術(shù)規(guī)程》，預(yù)制梁所用混凝土配合比的設(shè)計(jì)是一項(xiàng)系統(tǒng)且嚴(yán)謹(jǐn)?shù)娜蝿?wù)，需綜合多方面因素進(jìn)行考量。其不僅要滿足設(shè)計(jì)強(qiáng)度要求，確保預(yù)制梁在使用過程中的結(jié)構(gòu)安全性與可靠性，還需具備良好的施工性能，以保障施工過程的順利進(jìn)行。

尤為重要的是，為最大程度減小混凝土表面產(chǎn)生氣泡的幾率，拌合物需展現(xiàn)出良好的流動(dòng)性與適宜的粘聚性。良好的流動(dòng)性有助于減小氣泡上浮過程中所受阻力，使氣泡能夠順利排出；而適宜的粘聚性則能增強(qiáng)混凝土振搗后的抗分層能力，避免因分層現(xiàn)象導(dǎo)致的質(zhì)量問題。以下將詳細(xì)闡述其主要參數(shù)選擇的依據(jù)以及具體配比情況。

1. 骨料級(jí)配及砂率：

骨料級(jí)配與砂率對(duì)混凝土性能影響顯著。確定骨料級(jí)配時(shí)，需依據(jù)骨料品種和性能，通過最緊密堆積密度試驗(yàn)找出最優(yōu)石子搭配比例。本實(shí)驗(yàn)經(jīng)大量試驗(yàn)，采用 5 - 20mm 反擊破碎石 50% + 5 - 20mm 普通碎石 50% 的搭配。反擊破碎石粒形好、級(jí)配優(yōu)，與水泥漿粘結(jié)力強(qiáng)，普通碎石可填充其空隙，使骨料堆積更緊密。

在保證拌合物包裹性前提下，應(yīng)選盡可能低的砂率，以防浮漿產(chǎn)生、降低回彈強(qiáng)度。經(jīng)多次試驗(yàn)，確定砂率為 37%，此砂率可保證工作性能并避免浮漿，提高回彈強(qiáng)度。

2. 膠凝材料：

膠凝材料的選擇依據(jù)“微集料效應(yīng)”和“火山灰效應(yīng)”。選用硅酸鹽水泥，并采用粉煤灰和礦粉雙摻方式。硅酸鹽水泥早期強(qiáng)度高、凝結(jié)硬化快，能為預(yù)制梁提供早期強(qiáng)度支撐。粉煤灰和礦粉作為礦物摻合料，其細(xì)小顆?？赏ㄟ^“微集料效應(yīng)”填充水泥顆粒間空隙，細(xì)化孔隙結(jié)構(gòu)；在水化過程中通過“火山灰效應(yīng)”參與二次反應(yīng)，生成膠凝產(chǎn)物，增強(qiáng)后期強(qiáng)度。

關(guān)于膠材總量與試塊表面氣泡數(shù)量關(guān)系，研究表明：膠結(jié)材過少時(shí)，水泥漿體量不足，拌合物包裹性差，隨膠材總量增加，氣泡數(shù)量先減??；達(dá)到一定量后，因拌合物可能過于黏稠及可能引入更多氣體，氣泡數(shù)量趨于平穩(wěn)。

3. 用水量：

固定水膠比時(shí)，混凝土用水量由入模坍落度控制。通過大量試驗(yàn)繪制坍落度與氣泡數(shù)量關(guān)系曲線圖可知，預(yù)制梁入模坍落度控制在 180±20mm，擴(kuò)展度控制在 400±50mm 時(shí)最優(yōu)。

此范圍使混凝土具有良好流動(dòng)性和粘聚性，便于施工且減少氣泡。坍落度過大易離析，石子下沉、漿體上浮，增加氣泡；坍落度過小流動(dòng)性不足，振搗困難，不利于氣泡排出。

除了混凝土原材料的選擇及配合比設(shè)計(jì)外，模具與脫模劑的選取也是影響預(yù)制梁表面氣孔的重要因素。

（一）模具材質(zhì)與形狀的影響：

模具的材質(zhì)、形狀和表面光潔度都會(huì)對(duì)預(yù)制梁的表面質(zhì)量產(chǎn)生影響。不同材質(zhì)的模具對(duì)混凝土的吸附力和摩擦力不同，從而影響氣泡的排出。一般來說，鋼模和鋁模的表面光潔度較高，有利于氣泡的排出；而木模的表面相對(duì)粗糙，容易吸附氣泡。

模具形狀同樣關(guān)鍵，帶有弧度或凹凸不平的表面易形成氣泡聚集區(qū)。這是因特殊形狀會(huì)干擾氣泡上升路徑，使其難以順利排出，從而積聚在局部區(qū)域。所以，選擇模具時(shí)應(yīng)優(yōu)先考慮材質(zhì)優(yōu)良、形狀規(guī)整、表面光潔度高的模具，以確保預(yù)制梁表面質(zhì)量。

（二）脫模劑的選擇與涂刷工藝：

1. 脫模劑的選擇：脫模劑的選擇對(duì)預(yù)制梁表面質(zhì)量至關(guān)重要。水性脫模劑因環(huán)保性和低粘性，通常優(yōu)于油性脫模劑。然而，不同品牌和型號(hào)的水性脫模劑性能存在差異，其化學(xué)成分、配方比例及生產(chǎn)工藝等因素都會(huì)影響其效果。

因此，在實(shí)際生產(chǎn)中，需通過大量試驗(yàn)篩選合適的脫模劑。試驗(yàn)不僅要關(guān)注基本性能指標(biāo)，如潤(rùn)滑性、粘結(jié)力和干燥速度等，還需結(jié)合混凝土澆筑和脫模操作，觀察其對(duì)預(yù)制梁表面質(zhì)量的影響，包括氣泡數(shù)量、分布及表面光潔度等，從而確定符合生產(chǎn)要求的優(yōu)質(zhì)脫模劑。

2. 脫模劑的涂刷工藝：

除選擇合適脫模劑外，涂刷工藝也極為重要。不當(dāng)?shù)耐克⒉僮?，如不均勻、過薄或過厚，都可能引發(fā)混凝土表面質(zhì)量問題。

正確的涂刷方法是：模具安裝完成后，按一定比例調(diào)兌水性脫模劑與水。比例確定需綜合考慮脫模劑性質(zhì)、模具材質(zhì)及混凝土配合比等因素，通過試驗(yàn)和實(shí)踐積累找到最佳配比。調(diào)兌后采用噴涂或涂刷方式施加脫模劑，過程中要確保均勻覆蓋模具表面，避免漏刷和明顯掛壁，同時(shí)控制厚度適中，防止被污染。

（三）脫模劑對(duì)氣泡排出的影響：

脫模劑的主要作用是降低混凝土與模具間的粘結(jié)力，便于脫模。但使用不當(dāng)會(huì)增加氣泡產(chǎn)生風(fēng)險(xiǎn)。當(dāng)脫模劑涂刷不均勻或過厚時(shí)，會(huì)在混凝土表面形成隔離膜，阻礙氣泡排出，使其在內(nèi)部積聚形成氣孔。

為避免此問題，使用脫模劑時(shí)要嚴(yán)格控制用量和涂刷工藝。根據(jù)模具及混凝土實(shí)際情況確定合適用量，通過試驗(yàn)和實(shí)踐不斷優(yōu)化；嚴(yán)格按照正確工藝操作，保證脫模劑均勻覆蓋模具表面，避免局部異常，涂刷完成后給予足夠干燥固化時(shí)間，形成均勻穩(wěn)定的隔離層，確保氣泡順利排出。

03、施工過程中的控制要點(diǎn)

除了上述因素外，施工過程中的控制要點(diǎn)也對(duì)預(yù)制梁表面氣孔的產(chǎn)生有著重要影響。

（一）振搗操作：

振搗是混凝土施工中的關(guān)鍵環(huán)節(jié)，其操作直接影響氣泡的排出。振搗時(shí)應(yīng)遵循“快插慢拔”的原則，確保振搗棒能夠深入混凝土內(nèi)部并有效排出氣泡。同時(shí)，振搗時(shí)間也不宜過長(zhǎng)或過短，以免影響混凝土的密實(shí)性和均勻性。

（二）養(yǎng)護(hù)措施：

養(yǎng)護(hù)是確?；炷翉?qiáng)度和耐久性的重要環(huán)節(jié)。在養(yǎng)護(hù)過程中，我們應(yīng)保持混凝土表面濕潤(rùn)，避免水分過快蒸發(fā)導(dǎo)致混凝土開裂。同時(shí)，養(yǎng)護(hù)溫度和時(shí)間也應(yīng)嚴(yán)格控制，以確保混凝土能夠正常硬化并達(dá)到設(shè)計(jì)強(qiáng)度。

（三）施工環(huán)境與溫度控制：

施工環(huán)境和溫度對(duì)預(yù)制梁表面氣孔的產(chǎn)生也有著一定影響。在高溫或干燥的環(huán)境下，混凝土容易失水過快導(dǎo)致表面出現(xiàn)裂縫和氣泡。因此，在施工過程中我們應(yīng)盡量選擇適宜的施工環(huán)境和溫度條件，并采取相應(yīng)的保濕和降溫措施。
