混凝土表面為何會(huì)“泛白”？一針見血說出原由！

混凝土的外觀質(zhì)量，作為衡量其整體質(zhì)量的一個(gè)重要且直觀的指標(biāo)，其表面色澤的均勻性和油亮程度，在近年來愈發(fā)受到建筑承包商和業(yè)主們的密切關(guān)注。隨著建筑行業(yè)的發(fā)展和審美標(biāo)準(zhǔn)的提升，對(duì)于混凝土外觀質(zhì)量的要求也在不斷提高，這一細(xì)節(jié)逐漸凸顯出其作為經(jīng)濟(jì)因素的重要性。

泛白現(xiàn)象，作為混凝土表面最為常見的問題之一，其普遍性不容小覷。據(jù)不完全統(tǒng)計(jì)數(shù)據(jù)顯示，泛白現(xiàn)象在各類混凝土工程中的發(fā)生率高達(dá)36%以上，這一數(shù)字無(wú)疑揭示了其作為建筑工程領(lǐng)域內(nèi)一個(gè)難以有效應(yīng)對(duì)的“頑疾”地位。盡管泛白現(xiàn)象通常不會(huì)直接引發(fā)建筑結(jié)構(gòu)的質(zhì)量事故，對(duì)建筑物的安全性不構(gòu)成直接威脅，但它的存在卻如同一道難以抹去的瑕疵，對(duì)建筑物的整體美觀度以及工程質(zhì)量等級(jí)的評(píng)定帶來了不容忽視的負(fù)面影響。那么，究竟是何原因?qū)е禄炷帘砻娉霈F(xiàn)泛白現(xiàn)象？本文砼界小編將對(duì)此展開深入的分析與探討。

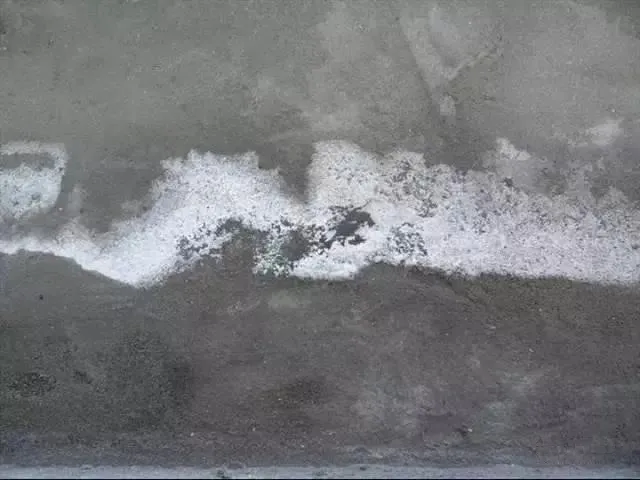

01混凝土表面泛白析霜的機(jī)理

混凝土表面泛白現(xiàn)象，通常被業(yè)界俗稱為泛堿或起霜，其形成機(jī)理與水泥的水化過程密切相關(guān)。具體而言，在水泥水化的復(fù)雜反應(yīng)中，C3S和C2S這兩種主要成分會(huì)與水發(fā)生反應(yīng)，生成C-S-H凝膠。與此同時(shí)，這一過程中還會(huì)產(chǎn)生大量的Ca(OH)?。

Ca(OH)?，即氫氧化鈣，是一種具有極高溶解性的化學(xué)物質(zhì)。在水化反應(yīng)的初期階段，它主要存在于混凝土的游離水中，隨著水分的遷移和蒸發(fā)，逐漸在混凝土表面形成泛白的現(xiàn)象。

在混凝土凝結(jié)硬化的早期階段，隨著混凝土逐漸干燥，其結(jié)構(gòu)內(nèi)部含有較高濃度氫氧化鈣的游離水開始發(fā)生動(dòng)態(tài)遷移。這一遷移過程沿著混凝土內(nèi)部的毛細(xì)孔道逐漸向外進(jìn)行，主要目的是補(bǔ)償因蒸發(fā)而失去的表面水分。在這一遷移過程中，溶于游離水中的Ca(OH)?（氫氧化鈣）被攜帶至混凝土表面。

一旦到達(dá)表面，Ca(OH)?會(huì)與空氣中的CO?（二氧化碳）和水分發(fā)生化學(xué)反應(yīng)。這一反應(yīng)導(dǎo)致生成了不溶于水的白色沉淀物CaCO?（碳酸鈣），它隨后附著在混凝土表面上，形成了明顯的泛白現(xiàn)象。這種在混凝土硬化過程中產(chǎn)生的泛白現(xiàn)象通常被稱為初次泛白。

隨著時(shí)間的推移，混凝土的硬化過程逐漸減緩，其物理和化學(xué)性質(zhì)也發(fā)生著一系列變化。在這個(gè)過程中，混凝土表面經(jīng)歷著各種自然環(huán)境的考驗(yàn)，其中雨雪的侵蝕尤為顯著。在這些惡劣天氣條件下，水分有機(jī)會(huì)滲入混凝土內(nèi)部的某些薄弱部位，與殘存的氫氧化鈣發(fā)生接觸并使其溶解。

當(dāng)外界溫度升高，特別是在晴朗的天氣下，混凝土表面的水分開始蒸發(fā)。這一蒸發(fā)過程不僅帶走了表面的自由水，還將其中溶解的氫氧化鈣帶到了混凝土的結(jié)構(gòu)表面。隨著水分的蒸發(fā)，氫氧化鈣逐漸在表面沉積，形成了所謂的二次泛白現(xiàn)象。

第二次泛白現(xiàn)象與初次泛白存在顯著差異，其表現(xiàn)形式更為復(fù)雜多變。多數(shù)情況下，第二次泛白并不會(huì)均勻分布在混凝土的整個(gè)表面，而是呈現(xiàn)出局部、不均勻的分布狀態(tài)。這種泛白現(xiàn)象的產(chǎn)生與多種因素有關(guān)，包括水泥的品種、用量、混凝土的密實(shí)度、吸水率以及孔隙率等。

具體來說，那些表面粗糙、易積水的部位，以及內(nèi)部疏松、吸水率大的部位，最容易產(chǎn)生多次泛白現(xiàn)象。這是因?yàn)檫@些部位更容易積聚水分和溶解的氫氧化鈣，當(dāng)水分蒸發(fā)時(shí)，氫氧化鈣就會(huì)在表面沉積，形成泛白。

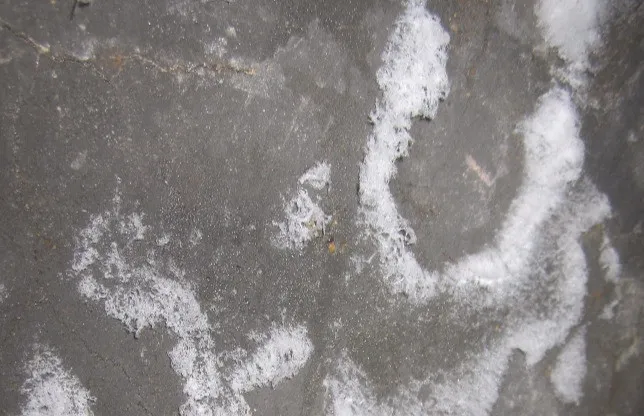

02混凝土表面泛白原因及預(yù)防措施

1、拌制的混凝土出現(xiàn)泌水

拌制的混凝土出現(xiàn)泌水現(xiàn)象時(shí)，初凝時(shí)滲出結(jié)構(gòu)表面的水分量成為一個(gè)關(guān)鍵指標(biāo)，其滲出量越多，往往意味著泛白現(xiàn)象的嚴(yán)重性會(huì)隨之增大。這一現(xiàn)象主要體現(xiàn)在以下幾個(gè)方面：

（1）水灰比配置不當(dāng)：當(dāng)水灰比過大時(shí)，拌合物內(nèi)的游離水量會(huì)顯著增多，這不僅增大了混凝土泌水的風(fēng)險(xiǎn)，還可能導(dǎo)致混凝土表面泛白現(xiàn)象加劇。因此，在滿足施工操作要求的前提下，應(yīng)盡量?jī)?yōu)化拌和用水量，以降低水灰比，減少泌水風(fēng)險(xiǎn)。

（2）外加劑摻量控制不當(dāng)：外加劑摻量過大也是導(dǎo)致混凝土拌合物泌水的一個(gè)重要原因。在此情況下，應(yīng)合理調(diào)整外加劑的摻量，以避免其對(duì)混凝土性能產(chǎn)生不良影響。

（3）水泥特性的影響：水泥的礦物成分含量受原材料來源、生產(chǎn)控制及工藝條件等多重因素影響，因此不同廠家生產(chǎn)的水泥在成分上往往存在差異。特別是C3A（鋁酸三鈣）的含量，對(duì)水泥的性能有著顯著影響。一般來說，C3A含量高的水泥具有水化速度快的特點(diǎn)，這意味著它在與水反應(yīng)時(shí)能夠更迅速地形成水化產(chǎn)物。同時(shí)，這類水泥對(duì)外加劑的吸附量也較大，因此在同等條件下，使用C3A含量高的水泥時(shí)，相對(duì)不易出現(xiàn)因外加劑摻量過大而導(dǎo)致的泌水現(xiàn)象。對(duì)于C3A含量較低的水泥，為了避免泌水現(xiàn)象的發(fā)生，可能需要適當(dāng)減少外加劑的摻量，以確?；炷恋男阅芎头€(wěn)定性。

（4）配合比與集料級(jí)配的問題：混凝土的配合比以及集料的級(jí)配也是影響泌水現(xiàn)象的重要因素。砂率過小或集料級(jí)配不良的拌合物更容易出現(xiàn)泌水現(xiàn)象，因此應(yīng)合理調(diào)整配合比和集料級(jí)配，以降低泌水風(fēng)險(xiǎn)。

（5）外加劑的調(diào)整策略：在實(shí)際生產(chǎn)過程中，攪拌站經(jīng)常面臨原材料變化帶來的挑戰(zhàn)，這直接影響到混凝土的泵送性能和施工效果。為了應(yīng)對(duì)這一挑戰(zhàn)，攪拌站通常會(huì)選擇通過調(diào)整外加劑來適應(yīng)原材料的變化，從而確保不同標(biāo)號(hào)混凝土能夠滿足泵送要求。在外加劑的調(diào)整過程中，加入適量的保水、保塑及引氣組份是一項(xiàng)關(guān)鍵措施。這些組份的加入，可以有效提高混凝土的和易性，使得混凝土在泵送過程中更加順暢，同時(shí)減少泌水和沉降現(xiàn)象的發(fā)生。

2、建筑材料內(nèi)部可溶性鹽和堿的含量偏高

（1）水泥堿金屬氧化物含量的影響：水泥作為混凝土的核心組成部分，其堿金屬氧化物含量對(duì)混凝土的性能和外觀有著至關(guān)重要的影響。具體來說，水泥中的堿金屬氧化物含量越高，意味著在一定條件下，可供析出的堿量也就越多。這不僅會(huì)增加拌制混凝土表面泛白的風(fēng)險(xiǎn)，還可能對(duì)混凝土的其他性能產(chǎn)生不良影響。同時(shí)，水泥的含堿量還會(huì)對(duì)外加劑的作用產(chǎn)生顯著影響，可能降低外加劑的使用效果。因此，在選用水泥時(shí)，我們應(yīng)給予低堿水泥更多的關(guān)注。選擇低堿水泥可以有效降低混凝土表面泛白的風(fēng)險(xiǎn)，提升混凝土的整體性能，并確保外加劑能夠充分發(fā)揮其作用。

（2）集料中可溶性鹽含量的影響：集料作為混凝土的重要組成部分，其可溶性鹽含量的高低對(duì)混凝土表面泛白現(xiàn)象具有顯著影響。具體來說，如果集料中的可溶性鹽含量過高，那么在混凝土拌制和硬化過程中，這些可溶性鹽可能會(huì)隨著水分的遷移而析出到混凝土表面，導(dǎo)致泛白現(xiàn)象的發(fā)生。為了降低混凝土表面泛白的風(fēng)險(xiǎn)，我們應(yīng)對(duì)集料進(jìn)行更加嚴(yán)格的選擇和控制。在條件允許的情況下，優(yōu)先選擇可溶性鹽含量較低的集料，以減少泛白現(xiàn)象的發(fā)生。

（3）外加劑含堿量的影響：在混凝土的生產(chǎn)過程中，外加劑的含堿量是一個(gè)不容忽視的因素，它直接關(guān)系到混凝土表面的泛白現(xiàn)象。目前，萘系混凝土外加劑在市場(chǎng)上應(yīng)用廣泛，其中低濃度的產(chǎn)品占據(jù)主導(dǎo)地位。然而，這類外加劑中Na?SO?的含量相對(duì)較高，這無(wú)疑增加了混凝土中的可溶性物質(zhì)，進(jìn)而增大了混凝土表面泛白的可能性。為了降低混凝土表面泛白的風(fēng)險(xiǎn)，并提升外加劑的使用效果，我們需要盡量降低外加劑的含堿量。這不僅有助于防止堿－集料反應(yīng)的發(fā)生，還能確保外加劑在混凝土中發(fā)揮更佳的效果。

（4）摻加活性硅質(zhì)摻合料的效果與應(yīng)用：在配制混凝土的過程中，適量摻加活性硅質(zhì)摻合料是一種有效的技術(shù)手段。這些摻合料中的SiO?在水泥水化過程中發(fā)揮著重要作用，它能與水泥礦物成分C3S、C2S水化產(chǎn)生的Ca(OH)?發(fā)生二次反應(yīng)，形成穩(wěn)定的C-S-H凝膠。這種凝膠更易與水泥中的強(qiáng)堿NaOH、KOH發(fā)生反應(yīng)，從而有效降低混凝土中的游離堿含量。通過這種方式，即使混凝土在硬化、干燥后水分滲透到基材內(nèi)部，可供析出的鹽或堿量也會(huì)大大減少。這不僅有助于降低混凝土表面泛白的風(fēng)險(xiǎn)，還能提升混凝土的整體性能和耐久性。因此，優(yōu)質(zhì)的礦物摻合料在預(yù)防混凝土表面泛白方面具有良好的效果，是混凝土配制中不可或缺的重要組成部分。

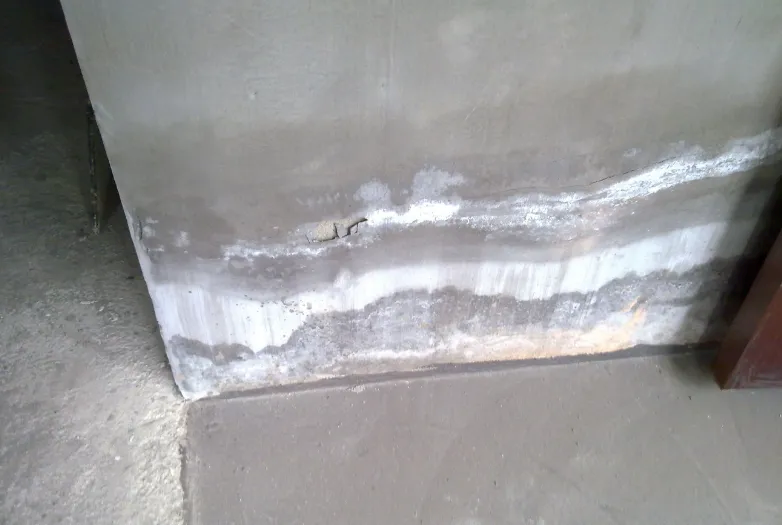

3、混凝土本身滲透性的探討

混凝土拌合物在施工過程中，為了滿足施工性的要求，其水灰比通常都會(huì)設(shè)定得比水泥水化所需的理論值要高。這種設(shè)計(jì)導(dǎo)致了在混凝土澆筑和振搗的過程中，過量的水分常常會(huì)發(fā)生泌水現(xiàn)象。泌水使得混凝土內(nèi)部形成了疏水通道，或者水分停留在混凝土內(nèi)部，并傾向于聚集在粗集料的下方。在混凝土的硬化后期，這些聚集的水分會(huì)被蒸發(fā)掉，從而在混凝土內(nèi)部形成空隙。

除了泌水造成的空隙外，水泥水化過程中也會(huì)產(chǎn)生一些影響。當(dāng)水泥發(fā)生水化反應(yīng)后，其水化物體積會(huì)縮小，這也會(huì)在混凝土內(nèi)部造成孔隙或縫隙。這些孔隙和縫隙的存在，使得混凝土具有一定的滲透性，即水分或其他液體有可能通過這些孔隙或縫隙滲透到混凝土內(nèi)部。

因此，混凝土拌合物的水灰比設(shè)定、施工過程中的泌水現(xiàn)象，以及水泥水化后的體積縮小，都是導(dǎo)致混凝土具有一定滲透性的重要因素。針對(duì)混凝土本身具有的滲透性，我們可以采取以下應(yīng)對(duì)措施：

（1）摻入外加劑：在混凝土拌合物中摻入外加劑，是一種有效的技術(shù)手段，可以顯著降低水灰比，減少多余的水分，從而大幅提高混凝土的密實(shí)性。此外，通過在外加劑中摻入一定的引氣組份，可以進(jìn)一步改善混凝土的和易性，有效防止泌水和沉降現(xiàn)象的發(fā)生。這種引氣組份的摻入，使得集料與水泥石界面上的大毛細(xì)孔得到顯著減少，同時(shí)在混凝土的空隙內(nèi)產(chǎn)生大量微小氣泡。這些微小氣泡多匯集在毛細(xì)管的通路上，切斷了毛細(xì)管，從而大大提高了混凝土的抗?jié)B性。

（2）加強(qiáng)施工管理：為確?；炷两Y(jié)構(gòu)的密實(shí)性，必須嚴(yán)格進(jìn)行振搗操作，確保混凝土內(nèi)部緊密無(wú)孔隙，有效阻擋外部水分的侵入。同時(shí)，要特別注重抹面工序，建議在混凝土初凝前進(jìn)行一次額外的抹面作業(yè)。這一步驟能夠促使因水分蒸發(fā)而在表面形成的微小裂縫得以閉合，使水泥漿浮層更加密實(shí)，進(jìn)而顯著提升混凝土表層的抗?jié)B性能，有效預(yù)防泛白現(xiàn)象的發(fā)生，確保施工質(zhì)量與耐久性。

（3）噴防水涂料：對(duì)于那些對(duì)混凝土外觀質(zhì)量有著較高要求的工程項(xiàng)目，除了常規(guī)的施工措施外，還可以選擇在混凝土表面噴涂一層透明的防水涂料。這層涂料能夠有效地填充混凝土表面的微小孔隙，形成一層致密的防水層，從而達(dá)到防滲透的目的。此工藝不僅能提升混凝土的美觀度，還能進(jìn)一步增強(qiáng)其防水性能，確保工程質(zhì)量的持久穩(wěn)定。

綜上所述，混凝土表面泛白現(xiàn)象的產(chǎn)生是一個(gè)復(fù)雜的過程，其影響因素眾多，包括但不限于天氣條件、溫濕度變化以及外加劑的品種等。這些因素之間相互聯(lián)系、相互影響，共同作用于混凝土表面的物理化學(xué)變化。為了有效減少混凝土表面泛白現(xiàn)象，滿足人們對(duì)混凝土外觀質(zhì)量的高要求，我們必須結(jié)合當(dāng)?shù)氐脑牧蠗l件及工作實(shí)際，采取切實(shí)可行的預(yù)防措施。這需要我們深入了解混凝土施工的系統(tǒng)性，綜合考慮各種因素，注重施工過程中的每一個(gè)細(xì)節(jié)。只有這樣，我們才能確保工程質(zhì)量，提升建筑物的美觀度和耐久性，為人們創(chuàng)造更加安全、舒適、美觀的生活環(huán)境。

本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
