在混凝土施工或使用過程中，相信大家或多或少都遇到過混凝土開裂的問題，這簡(jiǎn)直讓人頭疼不已。混凝土開裂不僅影響美觀，更關(guān)鍵的是會(huì)降低結(jié)構(gòu)的耐久性和安全性。今天咱們就來深入剖析一下普通混凝土裂縫產(chǎn)生的原因以及相應(yīng)的處理方法。

一、裂縫引起的原因

混凝土因荷載產(chǎn)生裂縫，主要分為直接應(yīng)力裂縫與次應(yīng)力裂縫兩類：前者由外荷載直接應(yīng)力導(dǎo)致，后者則源于外荷載引發(fā)的次生應(yīng)力。荷載裂縫特征隨荷載類型變化，多見于受拉、受剪區(qū)或振動(dòng)劇烈處。需警惕，受壓區(qū)若現(xiàn)起皮或沿受壓方向短裂縫，多為結(jié)構(gòu)承載力達(dá)極限、破壞前兆，常因截面尺寸不足。

混凝土因熱脹冷縮特性，在溫度變化時(shí)會(huì)發(fā)生變形。若此變形受結(jié)構(gòu)約束，內(nèi)部便會(huì)產(chǎn)生應(yīng)力，一旦應(yīng)力超越混凝土的抗拉極限，溫度裂縫便隨之顯現(xiàn)。在大跨徑橋梁等結(jié)構(gòu)中，溫度應(yīng)力甚至可能超越活載應(yīng)力。溫度裂縫的獨(dú)特之處在于，它會(huì)隨溫度升降而相應(yīng)擴(kuò)張或閉合。

混凝土收縮裂縫在工程中極為普遍，主要源于塑性、縮水（干縮）、自生及炭化收縮。

塑性收縮發(fā)生在澆筑后數(shù)小時(shí)，因水分蒸發(fā)與骨料下沉導(dǎo)致，量大且易沿鋼筋或變截面形成裂縫，需通過控制水灰比、攪拌時(shí)間等措施預(yù)防。

縮水收縮則因混凝土表層水分蒸發(fā)快于內(nèi)部，不均勻收縮受內(nèi)部約束而產(chǎn)生表面裂縫，高配筋率構(gòu)件更易出現(xiàn)龜裂。

自生收縮與水泥水化反應(yīng)相關(guān)，與濕度無關(guān)，可為正（收縮）或負(fù)（膨脹）。

炭化收縮由二氧化碳與水泥水化物反應(yīng)引起，濕度約50%時(shí)發(fā)生，一般忽略不計(jì)。

收縮裂縫多為表面細(xì)裂縫，呈無規(guī)律龜裂狀。

地基不均沉降或水平位移會(huì)引發(fā)結(jié)構(gòu)附加應(yīng)力，致使混凝土因抗拉不足而開裂。

混凝土質(zhì)量差或保護(hù)層薄弱時(shí)，二氧化碳侵蝕或氯離子介入會(huì)破壞鋼筋氧化膜，銹蝕產(chǎn)物膨脹導(dǎo)致保護(hù)層開裂、鋼筋與混凝土間握裹力下降，有效斷面縮減，結(jié)構(gòu)承載力降低并形成惡性循環(huán)。因此，設(shè)計(jì)時(shí)需規(guī)范控制裂縫寬度與保護(hù)層厚度，施工中應(yīng)嚴(yán)控水灰比、振搗密實(shí)以防氧氣侵入，并謹(jǐn)慎使用含氯外加劑，尤其在腐蝕性環(huán)境中。

低溫環(huán)境下，吸水飽和的混凝土結(jié)冰后體積膨脹9%，加之凝膠孔內(nèi)過冷水遷移引發(fā)的滲透壓，共同導(dǎo)致混凝土膨脹開裂，初凝時(shí)受凍強(qiáng)度損失尤甚，冬季預(yù)應(yīng)力孔道灌漿后若未保溫，亦會(huì)沿管道凍裂。

材料質(zhì)量方面，水泥、骨料等不合格會(huì)直接誘發(fā)結(jié)構(gòu)裂縫。

施工工藝缺陷同樣關(guān)鍵，澆筑、起模、吊裝等環(huán)節(jié)操作不當(dāng)，易在細(xì)長(zhǎng)薄壁結(jié)構(gòu)中引發(fā)縱橫交錯(cuò)的各類裂縫，其走向與寬度因成因而異。

二、處理方法

表面涂抹修復(fù)技術(shù)：

表面涂抹修復(fù)涵蓋混凝土表面封閉劑涂覆、環(huán)氧樹脂修補(bǔ)膠壓抹及環(huán)氧砂漿抹面三類工藝，主要針對(duì)寬度＜0.15mm的微細(xì)裂縫、未觸及鋼筋保護(hù)層的表層發(fā)絲裂縫（深度＜20mm）、干燥無滲流且非活動(dòng)的靜態(tài)裂縫。具體應(yīng)用需結(jié)合缺陷特征：毛細(xì)裂縫采用低粘度封閉劑滲透密封；淺層龜裂用環(huán)氧樹脂修補(bǔ)膠壓抹找平；存在剝落或孔洞時(shí)采用環(huán)氧砂漿整體抹面修復(fù)。

表面貼補(bǔ)防滲技術(shù)：

表面貼補(bǔ)法通過高分子防水卷材（如聚乙烯土工膜、EVA防水板）或復(fù)合片材實(shí)現(xiàn)表層封閉，適用于三類滲漏場(chǎng)景：蜂窩麻面等分散性多點(diǎn)滲漏、變形縫等動(dòng)態(tài)位移部位、滲漏源難以定位的大面積滲水區(qū)。施工需確?；鶎悠秸日`差≤3mm/m，轉(zhuǎn)角處做R≥50mm圓弧過渡，變形縫等特殊部位需配套背襯材料與密封膠條，構(gòu)建復(fù)合防滲體系。

局部修復(fù)法聚焦于混凝土結(jié)構(gòu)特定損傷區(qū)域的精準(zhǔn)修復(fù)，主要包含充填法、預(yù)應(yīng)力加固法及局部混凝土置換法，其選擇取決于裂縫特征與結(jié)構(gòu)需求。

充填法修復(fù)技術(shù)：

充填法適用于寬度≥0.3mm的顯性裂縫，尤其擅長(zhǎng)處理三類特殊情形：裂縫內(nèi)含泥沙等充填物導(dǎo)致灌漿失效時(shí)，淺層裂縫需快速修復(fù)時(shí)，以及非承重構(gòu)件的小規(guī)模裂縫。施工時(shí)，對(duì)寬度＜0.3mm的微細(xì)裂縫，可開鑿V型槽擴(kuò)大界面，采用高強(qiáng)聚合物砂漿分層填充，終凝后拋光處理。該方法操作簡(jiǎn)便、成本低廉，但僅適用于靜態(tài)裂縫。

預(yù)應(yīng)力加固技術(shù)：

預(yù)應(yīng)力法通過施加反向荷載閉合裂縫，適用于受彎構(gòu)件加固。技術(shù)形式包括體外預(yù)應(yīng)力索加固與粘結(jié)預(yù)應(yīng)力板加固。其優(yōu)勢(shì)在于：同步實(shí)現(xiàn)裂縫修復(fù)與結(jié)構(gòu)加固，預(yù)壓應(yīng)力可抵消40%~60%活載應(yīng)力；施工對(duì)原結(jié)構(gòu)損傷小；長(zhǎng)期耐久性優(yōu)異。實(shí)施時(shí)需嚴(yán)格控制張拉應(yīng)力，并實(shí)時(shí)監(jiān)測(cè)應(yīng)力應(yīng)變。

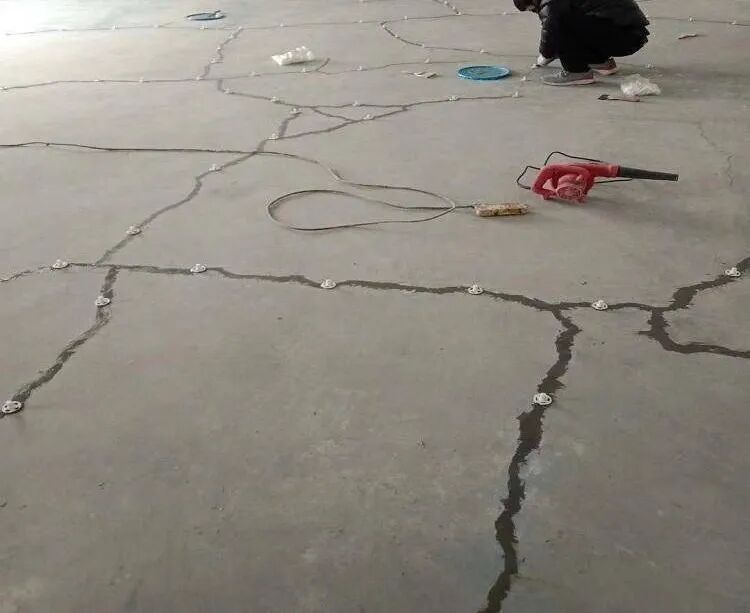

水泥壓力灌漿法通過高壓輸送漿液修復(fù)裂縫，適用于寬度≥0.5mm的穩(wěn)定裂縫，處理活動(dòng)裂縫時(shí)需前置封閉。

高壓注漿泵產(chǎn)生壓力梯度驅(qū)動(dòng)漿液滲透，核心設(shè)備包括高壓注漿泵（0.2~0.4MPa）及灌漿嘴組件，滲透過程分初始?jí)好堋⒎€(wěn)定擴(kuò)散、終壓充盈三階段。智能灌漿系統(tǒng)集成壓力-流量雙閉環(huán)控制，通過旋轉(zhuǎn)粘度計(jì)實(shí)時(shí)監(jiān)測(cè)并自動(dòng)調(diào)參，確保裂隙填充密度達(dá)到高效封閉標(biāo)準(zhǔn)。

針對(duì)狹小空間或無動(dòng)力場(chǎng)景，彈性補(bǔ)縫器通過壓縮彈簧儲(chǔ)能供膠，核心部件包括高彈性儲(chǔ)膠囊與可調(diào)噴嘴。施工時(shí)插入裂縫≥50mm，旋轉(zhuǎn)調(diào)節(jié)閥控制出膠量，采用雙組分聚氨酯注縫膠。該技術(shù)無需電力，適用于豎向/仰面裂縫，材料利用率顯著提升，密封層長(zhǎng)期彈性穩(wěn)定。

化學(xué)灌漿技術(shù)通過低粘度的灌縫材料，實(shí)現(xiàn)0.05mm級(jí)微細(xì)裂縫的精準(zhǔn)修復(fù)。其材料體系涵蓋環(huán)氧樹脂、聚氨酯等類型。針對(duì)不同工程需求，可選用親水型或憎水型配方，同步實(shí)現(xiàn)裂縫封閉與防水防腐功能?，F(xiàn)代工藝通過智能注漿設(shè)備實(shí)現(xiàn)壓力-流量-時(shí)間三參數(shù)協(xié)同控制，精確調(diào)控漿液凝膠時(shí)間，確保在復(fù)雜裂隙中形成連續(xù)固化體，適用于混凝土內(nèi)部毛細(xì)孔隙及微細(xì)裂縫的修復(fù)加固。

結(jié)構(gòu)內(nèi)力調(diào)控通過荷載轉(zhuǎn)移與應(yīng)力重分布實(shí)現(xiàn)裂縫控制。荷載調(diào)控采用卸荷結(jié)構(gòu)（如臨時(shí)支撐架）或分階段加載策略，結(jié)合高精度應(yīng)變監(jiān)測(cè)系統(tǒng)動(dòng)態(tài)平衡結(jié)構(gòu)應(yīng)力。應(yīng)力重分布技術(shù)通過增設(shè)中間支點(diǎn)縮短計(jì)算跨度，將簡(jiǎn)支體系轉(zhuǎn)化為連續(xù)體系，顯著降低跨中彎矩；框架結(jié)構(gòu)增設(shè)斜撐形成空間桁架體系，提升側(cè)向剛度。

結(jié)構(gòu)補(bǔ)強(qiáng)技術(shù)涵蓋材料增強(qiáng)與體系重構(gòu)兩大路徑。

材料增強(qiáng)方面：

增大截面法通過增加混凝土保護(hù)層厚度與配筋率提升抗彎剛度；外包鋼加固法采用角鋼與綴板形成鋼骨架，顯著提升構(gòu)件承載力；粘貼鋼板法利用高強(qiáng)結(jié)構(gòu)膠形成組合受力體系。

體系重構(gòu)層面：

預(yù)應(yīng)力補(bǔ)強(qiáng)體系通過體外預(yù)應(yīng)力索施加主動(dòng)應(yīng)力，抵消部分活載應(yīng)力；增設(shè)耗能支撐改變結(jié)構(gòu)動(dòng)力特性，降低地震作用。

針對(duì)不同損傷機(jī)理，需采用差異化策略：

超載裂縫采用增大截面法恢復(fù)剛度；耐久性損傷結(jié)合防腐涂層與電化學(xué)防護(hù)；火災(zāi)損傷經(jīng)性能評(píng)估后采用碳纖維布增強(qiáng)。

混凝土置換法作為應(yīng)對(duì)嚴(yán)重?fù)p壞混凝土結(jié)構(gòu)修復(fù)的關(guān)鍵技術(shù)，在土木工程修復(fù)領(lǐng)域占據(jù)重要地位。其核心原理是先精準(zhǔn)剔除結(jié)構(gòu)中已喪失承載功能與耐久性的損傷混凝土，再置換入性能適配的新材料，以此恢復(fù)結(jié)構(gòu)的整體性能。在實(shí)施混凝土置換法時(shí)，置換材料的選擇需綜合考量結(jié)構(gòu)受力特性、所處環(huán)境條件及施工可行性等多方面因素。

常用的置換材料體系包含以下幾類：普通混凝土、聚合物混凝土、改性聚合物混凝土或水泥砂漿。

電化學(xué)防護(hù)法借外部電場(chǎng)調(diào)控混凝土介質(zhì)離子遷移，重構(gòu)鋼筋表面電化學(xué)環(huán)境以鈍化防腐。其陰極保護(hù)、氯鹽提取、堿性復(fù)原三重機(jī)制，分別通過抑制氧化、定向除氯、復(fù)原pH值，實(shí)現(xiàn)新建預(yù)防與既有損傷修復(fù)全覆蓋。該方法穿透性強(qiáng)、環(huán)境適應(yīng)廣，突破濕度與裂縫限制，可長(zhǎng)效防護(hù)，尤適嚴(yán)苛腐蝕環(huán)境。

可采用結(jié)構(gòu)拆除重建、使用環(huán)境優(yōu)化或基于可靠性評(píng)估的豁免處理等差異化策略，構(gòu)建覆蓋全生命周期的腐蝕控制技術(shù)體系。

本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
