各位砼友，在混凝土建筑領(lǐng)域，大體積與高強(qiáng)混凝土開(kāi)裂問(wèn)題一直是工程中的關(guān)鍵挑戰(zhàn)，嚴(yán)重影響著結(jié)構(gòu)的安全性與耐久性。今天，我們就從專業(yè)角度深入剖析大體積、高強(qiáng)混凝土開(kāi)裂的成因。

在混凝土工程領(lǐng)域，大體積混凝土裂縫問(wèn)題嚴(yán)重影響結(jié)構(gòu)安全與耐久性，深入探究其成因?qū)?yōu)化設(shè)計(jì)與施工、保障工程穩(wěn)定運(yùn)行意義重大。大體積混凝土結(jié)構(gòu)截面尺寸大，為滿足強(qiáng)度與耐久性要求，水泥用量多。水泥水化會(huì)釋放大量水化熱，使內(nèi)部溫度急劇升高，而表面散熱快、升溫幅度小，形成內(nèi)部與外部的溫度差異，引發(fā)較大溫度變化與收縮作用。從材料力學(xué)看，這種變化產(chǎn)生的溫度收縮應(yīng)力是鋼筋混凝土出現(xiàn)裂縫的主因，應(yīng)力與混凝土物理力學(xué)性能相關(guān)，超限則裂縫產(chǎn)生。

◆散熱差異與溫度梯度

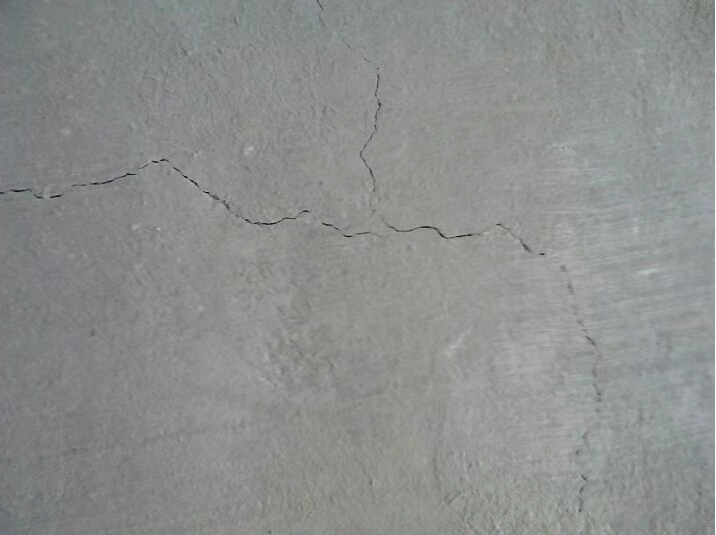

大體積混凝土裂縫主要有表面裂縫和貫通裂縫。表面裂縫源于混凝土表面與內(nèi)部散熱條件不同。澆筑早期，內(nèi)部水泥水化反應(yīng)劇烈、放熱多，熱量難散發(fā)；表面與空氣接觸，散熱快，形成內(nèi)部溫度高、表面溫度低的分布狀態(tài)，即溫度梯度。

◆力學(xué)與裂縫產(chǎn)生

力學(xué)分析表明，溫度梯度使混凝土內(nèi)部和表面應(yīng)力狀態(tài)不同。內(nèi)部因升溫膨脹受周圍約束產(chǎn)生壓應(yīng)力，表面因溫度低、收縮大，在內(nèi)部約束下產(chǎn)生拉應(yīng)力。當(dāng)表面拉應(yīng)力超過(guò)混凝土抗拉強(qiáng)度（受配合比、養(yǎng)護(hù)、齡期等因素影響）時(shí)，表面裂縫就會(huì)出現(xiàn)。

◆降溫與收縮變形疊加

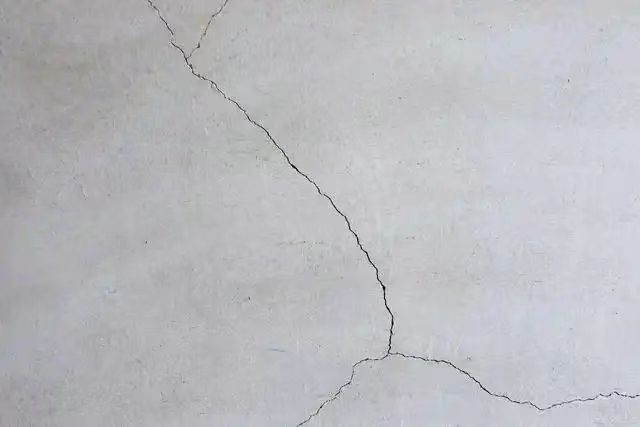

貫通裂縫形成機(jī)制更復(fù)雜。大體積混凝土強(qiáng)度發(fā)展到一定程度后，水泥水化減緩、放熱減少，開(kāi)始降溫，產(chǎn)生熱脹冷縮效應(yīng)和收縮變形；同時(shí)，硬化過(guò)程中因失水也會(huì)產(chǎn)生體積收縮變形，二者疊加使混凝土內(nèi)部應(yīng)力狀態(tài)改變。

◆邊界約束與拉應(yīng)力生成

實(shí)際工程中，大體積混凝土受地基及其他結(jié)構(gòu)邊界條件約束，限制了自由變形。降溫和收縮變形受約束時(shí)，內(nèi)部產(chǎn)生拉應(yīng)力，其大小與降溫幅度、收縮變形量及邊界約束條件有關(guān)。拉應(yīng)力超過(guò)混凝土抗拉強(qiáng)度，就可能形成貫通整個(gè)截面的裂縫，破壞結(jié)構(gòu)整體性，降低承載與耐久能力，危及工程安全。

表面裂縫和貫通裂縫均為有害裂縫。表面裂縫雖淺，但若不處理，在雨水、二氧化碳等侵蝕下會(huì)擴(kuò)展，影響耐久性；貫通裂縫直接破壞結(jié)構(gòu)整體性，降低剛度和承載力，在動(dòng)力荷載下可能引發(fā)突然破壞。所以，深入研究成因并采取有效防控措施至關(guān)重要。

高強(qiáng)混凝土獨(dú)特的收縮特性與其特殊的配合比設(shè)計(jì)密切相關(guān)。在高強(qiáng)混凝土的配合比中，通常采用 30% - 60%的礦物細(xì)摻合料替代部分水泥，如粉煤灰、礦渣粉等。這些礦物細(xì)摻合料不僅能夠改善混凝土的微觀結(jié)構(gòu)，提高混凝土的密實(shí)性和耐久性，還能在一定程度上降低混凝土的水化熱。同時(shí)，高效減水劑的摻量為膠凝材料總量的 1% - 2%，其作用是顯著降低混凝土的水膠比，提高混凝土的流動(dòng)性和工作性能。水膠比一般控制在 0.25 - 0.40 的較低范圍內(nèi)，這使得混凝土內(nèi)部的孔隙結(jié)構(gòu)更加細(xì)小、均勻。

然而，這些改善混凝土性能的措施也帶來(lái)了負(fù)面效應(yīng)。較低的水膠比導(dǎo)致混凝土中的自由水分含量減少，礦物細(xì)摻合料對(duì)水具有更高的敏感性，使得混凝土在硬化過(guò)程中更容易發(fā)生收縮。此外，高強(qiáng)混凝土基本不泌水，表面失水速度更快，進(jìn)一步加劇了混凝土的收縮。因此，高強(qiáng)混凝土收縮裂縫的發(fā)生幾率顯著增加。

高強(qiáng)混凝土的收縮主要包括干燥收縮、溫度收縮、塑性收縮、化學(xué)收縮和自收縮等幾種類型。不同類型的收縮具有不同的產(chǎn)生機(jī)制和出現(xiàn)時(shí)間，我們可以通過(guò)混凝土初現(xiàn)裂紋的時(shí)間來(lái)初步判斷裂紋的成因。

塑性收縮裂紋一般出現(xiàn)在混凝土澆筑后幾小時(shí)到十幾小時(shí)。在這個(gè)階段，混凝土尚處于塑性狀態(tài)，其內(nèi)部的水分蒸發(fā)速度較快。高強(qiáng)混凝土的水膠比相對(duì)較低，自由水分含量少，這使得混凝土在塑性階段的抗變形能力較弱。同時(shí)，礦物細(xì)摻合料對(duì)水具有更高的敏感性，會(huì)加速混凝土內(nèi)部水分的散失。此外，高強(qiáng)混凝土基本不泌水，表面失水速度更快，導(dǎo)致混凝土表面水分迅速蒸發(fā)，而內(nèi)部水分相對(duì)較多，從而在混凝土表面和內(nèi)部之間形成濕度梯度。這種濕度梯度會(huì)引起混凝土表面的收縮，當(dāng)收縮應(yīng)力超過(guò)混凝土的抗拉強(qiáng)度時(shí)，就會(huì)產(chǎn)生塑性收縮裂紋。

溫度收縮裂紋通常在混凝土澆筑后 2 到 10 天出現(xiàn)。對(duì)于強(qiáng)度要求較高的混凝土，為了滿足其力學(xué)性能的要求，水泥用量較大。水泥在水化過(guò)程中會(huì)釋放大量的水化熱，使得混凝土內(nèi)部的溫度急劇升高。高強(qiáng)混凝土的水泥用量更大，水化熱更高，溫升速率也較大，一般可達(dá) 35 - 40℃。若考慮初始溫度，混凝土內(nèi)部的最高溫度可能超過(guò) 70 - 80℃。

混凝土具有熱脹冷縮的特性，其熱膨脹系數(shù)一般為 10×10??/℃。當(dāng)混凝土內(nèi)部溫度下降時(shí)，會(huì)產(chǎn)生冷縮現(xiàn)象。例如，當(dāng)溫度下降 20 - 25℃時(shí)，造成的冷縮量為 2 - 2.5×10??。而混凝土的極限拉伸值僅為 1 - 1.5×10??，這意味著冷縮量很容易超過(guò)混凝土的極限拉伸值。當(dāng)混凝土受到地基或其他結(jié)構(gòu)邊界條件的約束時(shí)，冷縮應(yīng)力無(wú)法釋放，就會(huì)在混凝土內(nèi)部產(chǎn)生拉應(yīng)力。一旦該拉應(yīng)力超過(guò)混凝土的抗拉強(qiáng)度，就會(huì)形成溫度收縮裂紋。

自收縮主要發(fā)生在混凝土凝結(jié)硬化后的幾天到幾十天。在混凝土凝結(jié)硬化過(guò)程中，密閉的混凝土內(nèi)部相對(duì)濕度會(huì)隨著水泥水化的進(jìn)展而降低，這一現(xiàn)象被稱為自干燥。自干燥會(huì)導(dǎo)致毛細(xì)孔中的水分不飽和，進(jìn)而產(chǎn)生負(fù)壓。這種負(fù)壓會(huì)使得混凝土內(nèi)部的顆粒相互靠近，從而引發(fā)混凝土的自收縮。

高強(qiáng)混凝土由于水膠比低，早期強(qiáng)度發(fā)展迅速，自由水消耗快。在水泥水化過(guò)程中，大量的自由水被消耗，使得混凝土孔體系中的相對(duì)濕度迅速降低，一般低于 80%。同時(shí)，高強(qiáng)混凝土結(jié)構(gòu)較為密實(shí)，外界水很難滲入補(bǔ)充，導(dǎo)致混凝土內(nèi)部的濕度無(wú)法得到有效恢復(fù)。因此，高強(qiáng)混凝土更容易產(chǎn)生自收縮。在高強(qiáng)混凝土的總收縮中，干縮和自收縮幾乎相等，且水膠比越低，自收縮所占比例越大。與普通混凝土不同，普通混凝土以干縮為主，而高強(qiáng)混凝土則以自收縮為主。

當(dāng)混凝土處于不飽和空氣中時(shí)，會(huì)失去內(nèi)部毛細(xì)孔和凝膠孔的吸附水，從而產(chǎn)生干縮。干燥收縮是由于混凝土內(nèi)部水分散失引起的體積收縮現(xiàn)象。高性能混凝土的孔隙率比普通混凝土低，其內(nèi)部孔隙結(jié)構(gòu)更加細(xì)小、均勻。這使得水分在混凝土內(nèi)部的擴(kuò)散速度較慢，水分散失量相對(duì)較少。因此，高性能混凝土的干縮率也相對(duì)較低。

化學(xué)收縮是指水泥水化后，固相體積會(huì)增加，但水泥 - 水體系的絕對(duì)體積則會(huì)減小，形成許多毛細(xì)孔縫的現(xiàn)象。水泥水化是一個(gè)化學(xué)反應(yīng)過(guò)程，在這個(gè)過(guò)程中，水泥顆粒與水發(fā)生反應(yīng)，生成新的水化產(chǎn)物。雖然水化產(chǎn)物的固相體積比反應(yīng)前的水泥顆粒體積有所增加，但由于水化反應(yīng)消耗了水分，使得水泥 - 水體系的絕對(duì)體積減小。

高強(qiáng)混凝土水膠比小，且外摻礦物細(xì)摻合料。礦物細(xì)摻合料的摻入會(huì)改變水泥的水化環(huán)境，影響水泥的水化程度。同時(shí)，較低的水膠比使得水泥水化所需的水分相對(duì)不足，進(jìn)一步制約了水泥的水化程度。因此，高強(qiáng)混凝土的化學(xué)收縮量小于普通混凝土。

在混凝土結(jié)構(gòu)工程中，收縮與開(kāi)裂的力學(xué)關(guān)聯(lián)是保障結(jié)構(gòu)安全耐久的關(guān)鍵議題。當(dāng)混凝土收縮且受外部或內(nèi)部約束時(shí)，內(nèi)部會(huì)產(chǎn)生拉應(yīng)力，這是引發(fā)開(kāi)裂的直接原因。

高強(qiáng)混凝土雖具有較高抗拉強(qiáng)度，能抵抗部分外部荷載拉應(yīng)力，但存在顯著力學(xué)特性差異——彈性模量相對(duì)較高。彈性模量反映材料抵抗彈性變形能力，高彈性模量意味著相同變形下所需應(yīng)力更大。相同收縮變形下，高強(qiáng)混凝土因高彈性模量會(huì)產(chǎn)生比普通混凝土更高的拉應(yīng)力。

此外，高強(qiáng)混凝土徐變能力低、應(yīng)力松弛量小，也是其抗裂性能差的重要因素。徐變是混凝土在持續(xù)荷載下隨時(shí)間增長(zhǎng)的變形，應(yīng)力松弛是應(yīng)變不變時(shí)應(yīng)力隨時(shí)間逐漸減小。二者能緩解混凝土內(nèi)部應(yīng)力集中，降低開(kāi)裂風(fēng)險(xiǎn)。但高強(qiáng)混凝土因水膠比低、孔隙結(jié)構(gòu)致密，徐變能力明顯低于普通混凝土，無(wú)法有效釋放內(nèi)部積累應(yīng)力；同時(shí)應(yīng)力松弛量小，應(yīng)變不變時(shí)應(yīng)力降低幅度有限，增加了開(kāi)裂可能性。

本文資源來(lái)自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請(qǐng)及時(shí)聯(lián)系，我們將在第一時(shí)間予以刪除處理。
