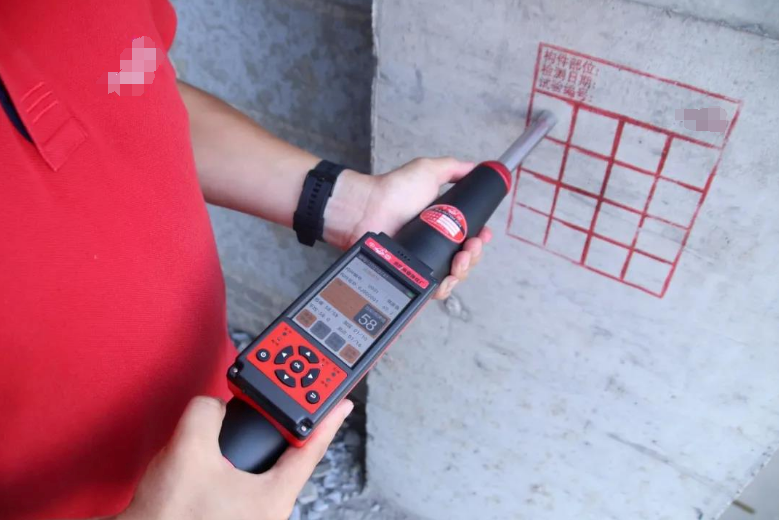

回彈法的核心原理并不復(fù)雜，它是利用回彈儀中的彈擊拉簧驅(qū)動彈擊錘，通過彈擊桿彈擊混凝土表面，測量回彈值來推算混凝土的抗壓強度。其基本假設(shè)是混凝土表面硬度與抗壓強度之間存在一定的相關(guān)性。
簡單來說，混凝土表面越硬，回彈值越高，相應(yīng)的抗壓強度也就越高。例如，在正常施工且質(zhì)量良好的混凝土結(jié)構(gòu)中，表面致密堅硬，回彈值往往較高，反映出其內(nèi)部強度也較為可觀。
但要是混凝土存在缺陷，像內(nèi)部疏松、離析等情況，表面硬度就會受影響，回彈值也會隨之改變。不過，需要注意的是，這種相關(guān)性并非絕對精準(zhǔn)，受多種因素干擾，所以在實際應(yīng)用中要綜合考量。
（1）在建工程常規(guī)檢測：對于正在施工的建筑項目，在混凝土澆筑完成并達到一定齡期后，為確保結(jié)構(gòu)強度符合設(shè)計要求，常采用回彈法對梁、板、柱等主要構(gòu)件進行強度抽檢。比如在一個高層住宅建設(shè)項目中，每層的梁、柱都會隨機選取若干部位進行回彈檢測，以此監(jiān)控混凝土質(zhì)量。
（2）既有建筑結(jié)構(gòu)評估：當(dāng)涉及到老舊建筑的改造、加層，或者對既有建筑結(jié)構(gòu)安全性存疑時，回彈法能快速對混凝土強度進行評估。像一些上世紀(jì)建造的工業(yè)廠房，在計劃進行改造升級前，就會通過回彈法檢測混凝土強度，為后續(xù)改造方案的制定提供重要依據(jù)。
（3）事故調(diào)查與質(zhì)量糾紛處理：若混凝土結(jié)構(gòu)出現(xiàn)裂縫、變形等異常情況，或者對混凝土試塊強度結(jié)果存在爭議時，回彈法可作為一種有效的復(fù)核手段。比如在某橋梁工程中，部分混凝土試塊強度檢測結(jié)果離散性較大，通過回彈法對相應(yīng)部位結(jié)構(gòu)進行檢測，幫助確定混凝土實際強度情況，解決質(zhì)量糾紛。（1）檢測前的準(zhǔn)備工作：
??儀器選擇與校準(zhǔn)：選用符合國家標(biāo)準(zhǔn)且經(jīng)過計量檢定合格的回彈儀。在使用前，要在鋼砧上進行率定，率定值應(yīng)為 80±2。例如，若率定值不在此范圍內(nèi)，需對回彈儀進行調(diào)試或維修，確保儀器準(zhǔn)確性。
??檢測面處理：將混凝土檢測表面的疏松層、浮漿、油污等清除干凈，必要時可用砂輪打磨，使表面平整且骨料外露。若檢測面不平整，回彈儀彈擊時受力不均勻，會導(dǎo)致回彈值不準(zhǔn)確。比如，當(dāng)檢測面有浮漿時，回彈儀彈擊上去，浮漿會緩沖彈擊力，使得回彈值偏低。

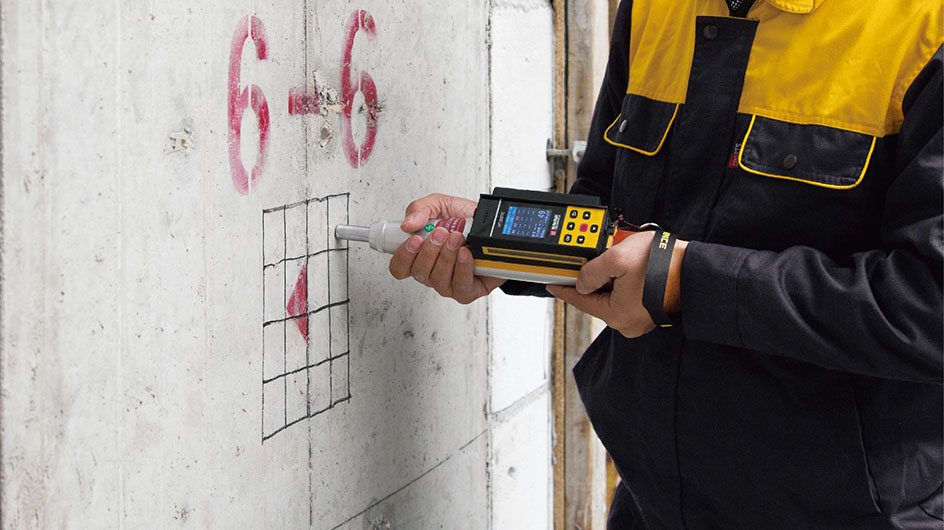

??測區(qū)布置：在構(gòu)件上均勻布置測區(qū)，一般每個構(gòu)件不少于 10 個測區(qū)，測區(qū)面積不宜大于 0.04㎡，相鄰兩測區(qū)的凈距不宜小于 20mm。測區(qū)應(yīng)避開鋼筋、預(yù)埋件等位置，以保證檢測結(jié)果能真實反映混凝土強度。
（2）現(xiàn)場檢測操作：

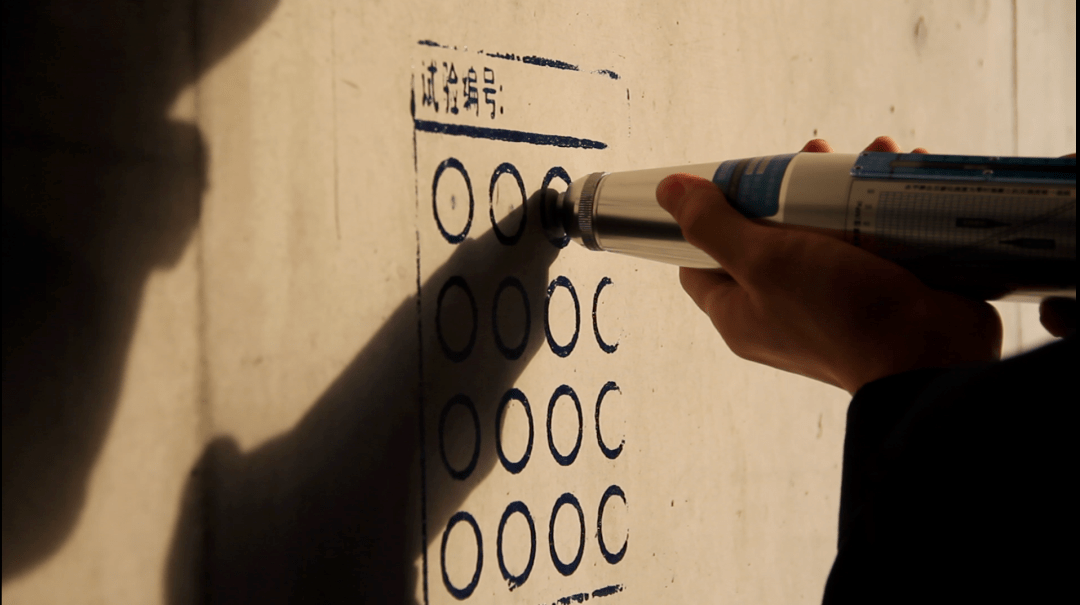

??回彈值測量：將回彈儀的軸線始終垂直于混凝土檢測面，緩慢施壓，準(zhǔn)確讀數(shù)并記錄回彈值。每個測區(qū)彈擊 16 個點，剔除 3 個最大值和 3 個最小值，取剩余 10 個回彈值的平均值作為該測區(qū)的回彈代表值。例如，在某根柱子的檢測中，按要求彈擊 16 個點后，對數(shù)據(jù)進行篩選，計算出測區(qū)回彈代表值。
??碳化深度測量：在每個測區(qū)中選擇 1 - 2 個測點，用合適的工具（如電鉆）鉆出小孔，清除粉末后，滴入 1% 酚酞酒精溶液。當(dāng)混凝土未碳化部分會變成紫紅色，已碳化部分不變色，用碳化深度測量儀測量變色與未變色交界面到混凝土表面的垂直距離，精確至 0.5mm。碳化深度對混凝土強度換算有較大影響，不容忽視。
（3）數(shù)據(jù)處理與強度計算：
??回彈值修正：根據(jù)回彈儀的角度、檢測面的澆筑方向（水平、垂直向上或向下等）以及碳化深度，按照相關(guān)標(biāo)準(zhǔn)（如《回彈法檢測混凝土抗壓強度技術(shù)規(guī)程》JGJ/T 23）進行回彈值修正。不同的角度和澆筑方向會影響彈擊力的傳遞，從而影響回彈值，必須進行修正。
??強度計算：利用修正后的回彈值和碳化深度值，通過專用的強度換算曲線或公式，計算出每個測區(qū)的混凝土強度換算值。然后，根據(jù)各測區(qū)強度換算值，計算出構(gòu)件的混凝土強度推定值。例如，通過當(dāng)?shù)氐膶Ｓ脧姸葥Q算曲線，結(jié)合測區(qū)數(shù)據(jù)，得出構(gòu)件的強度推定值，判斷是否滿足設(shè)計強度要求。（1）回彈值異常波動：
原因分析：可能是混凝土原材料質(zhì)量不穩(wěn)定、施工振搗不密實、存在分層離析現(xiàn)象，或者檢測面處理不當(dāng)。比如，水泥質(zhì)量波動大，會導(dǎo)致混凝土強度不均勻，回彈值也就忽高忽低；施工振搗不足，混凝土內(nèi)部存在孔洞、疏松區(qū)域，回彈值就會偏低。
應(yīng)對措施：加強對混凝土原材料的質(zhì)量控制，嚴(yán)格按照配合比施工，確保振搗密實。在檢測前，仔細檢查檢測面處理情況，必要時重新處理。對于回彈值異常的測區(qū)，可擴大檢測范圍，增加測區(qū)數(shù)量，綜合判斷混凝土強度情況。
（2）碳化深度對結(jié)果的影響：
原因分析：混凝土碳化是由于空氣中的二氧化碳與水泥石中的氫氧化鈣發(fā)生化學(xué)反應(yīng)，使混凝土堿性降低。碳化深度過大，會使混凝土表面硬度增加，回彈值偏高，導(dǎo)致強度換算值偏高，從而高估混凝土實際強度。例如，在環(huán)境惡劣、空氣中二氧化碳含量高的地區(qū)，混凝土碳化速度會加快。
應(yīng)對措施：準(zhǔn)確測量碳化深度，測量過程要規(guī)范，避免誤判。在數(shù)據(jù)處理時，嚴(yán)格按照標(biāo)準(zhǔn)進行碳化深度修正。對于碳化深度異常的構(gòu)件，可結(jié)合其他檢測方法（如鉆芯法）進行綜合評定。
（3）檢測人員操作誤差：
原因分析：檢測人員對回彈儀操作不熟練，如彈擊時角度不垂直、施壓不穩(wěn)定，或者讀數(shù)、記錄錯誤等。比如，彈擊角度傾斜，會使回彈儀彈擊力分解，導(dǎo)致回彈值不準(zhǔn)確。
應(yīng)對措施：加強對檢測人員的培訓(xùn)，提高其操作技能和專業(yè)水平。在檢測過程中，安排專人進行監(jiān)督，確保操作規(guī)范。檢測完成后，仔細核對數(shù)據(jù)，避免記錄錯誤。
本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請及時聯(lián)系，我們將在第一時間予以刪除處理。
