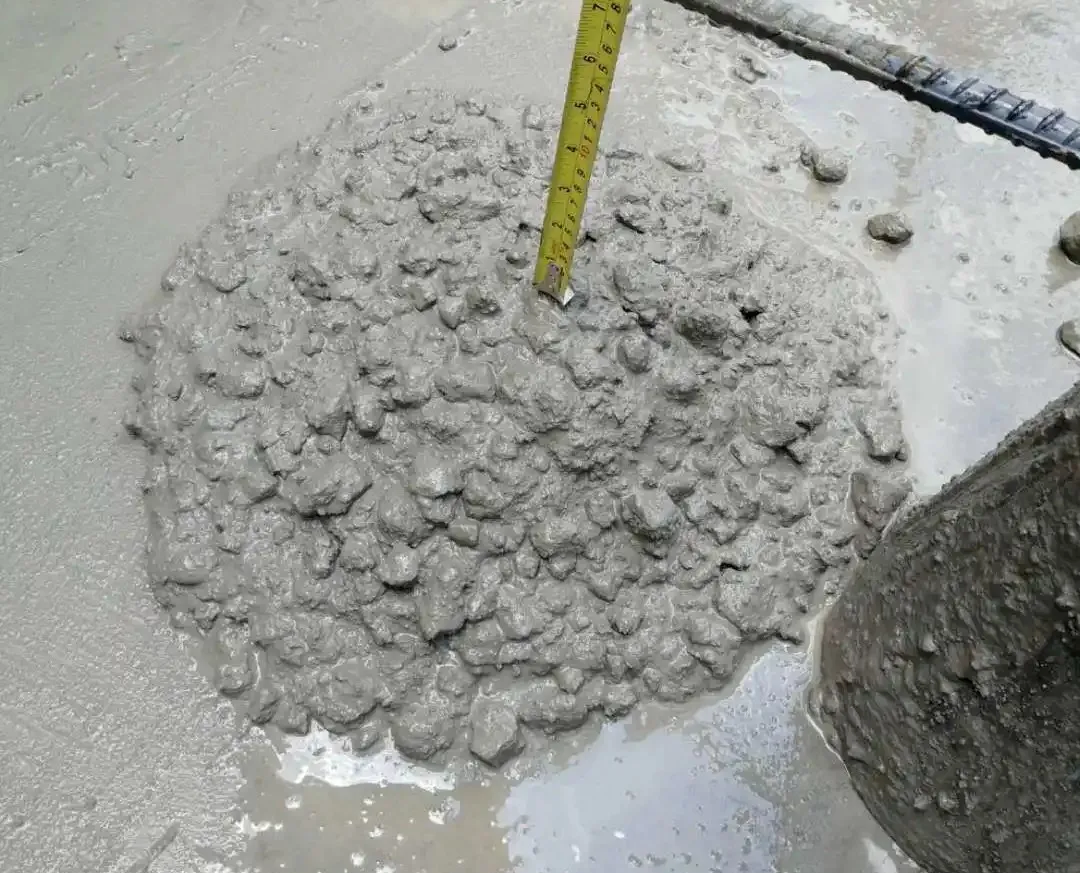

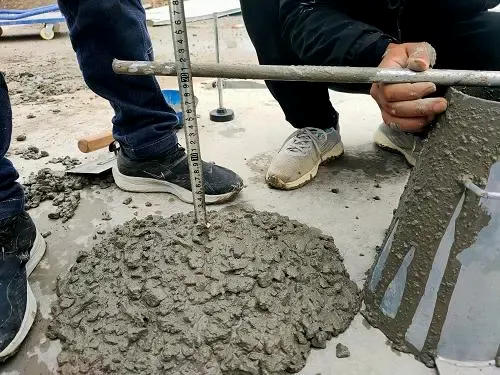

坍落度作為衡量混凝土工作性能的重要指標(biāo)，其損失速度及程度直接關(guān)聯(lián)到混凝土的施工質(zhì)量和效率。探究坍落度損失的根源，需從多個維度進行深入剖析。

1、原材料因素：

在混凝土制備過程中，水泥與泵送劑的匹配性和適應(yīng)性是確?；炷列阅芊€(wěn)定的關(guān)鍵因素。為了確保這兩者之間的良好協(xié)同作用，必須通過嚴(yán)格的適應(yīng)性檢測來驗證它們的匹配性。這一檢測過程不僅涉及水泥與泵送劑之間的化學(xué)相容性，還包括對泵送劑摻量的精確調(diào)整，以確保達到最佳摻量。

泵送劑中的引氣與緩凝成分對混凝土坍落度損失具有顯著影響。引氣成分能夠增加混凝土中的微小氣泡，從而改善混凝土的工作性能，減緩坍落度損失。緩凝成分則能夠延緩水泥的水化反應(yīng)，使混凝土在較長時間內(nèi)保持較好的流動性和可塑性，同樣有助于減緩坍落度損失。因此，在配制混凝土?xí)r，需要根據(jù)實際情況調(diào)整泵送劑中引氣與緩凝成分的比例，以達到最佳的坍落度保持效果。

值得注意的是，不同類型的泵送劑對混凝土坍落度損失的影響也存在差異。以萘系高效減水劑為例，其配制的混凝土在常溫下坍落度損失較快。然而，在低正溫環(huán)境下（如+5℃以下），由于水泥水化反應(yīng)減緩，萘系高效減水劑配制的混凝土坍落度損失速度會相對降低。

在混凝土制備的科學(xué)實踐中，水泥的組分選擇及其含量對混凝土的坍落度損失具有深遠(yuǎn)的影響。特別是水泥中的調(diào)凝劑種類，若采用硬石膏，其特性會加速混凝土的坍落度損失過程，這是由于硬石膏與水泥中其他成分的相互作用促進了水化反應(yīng)的進行。

水泥中的早強成分C3A（即三氧化二鋁）的含量同樣是一個關(guān)鍵因素。高含量的C3A會顯著加快水泥的凝結(jié)時間，從而導(dǎo)致混凝土坍落度的迅速損失。特別是在使用“R”型水泥，即快硬水泥時，這一現(xiàn)象尤為明顯。此外，水泥的細(xì)度也是一個不可忽視的因素，細(xì)度越高的水泥，其比表面積增大，與水反應(yīng)的活性增強，進而加速了坍落度的損失。

值得注意的是，混凝土坍落度損失的快慢不僅與水泥中的主要成分有關(guān)，還與混合材料的質(zhì)量和摻量緊密相關(guān)?；旌喜牧系姆N類和比例會直接影響水泥的水化進程和混凝土的物理性能。

在調(diào)控混凝土坍落度損失時，水泥中C3A的含量應(yīng)被嚴(yán)格控制在適宜范圍內(nèi)，通常建議在4%至6%之間。當(dāng)C3A含量低于4%時，應(yīng)適當(dāng)減少引氣和緩凝劑的用量，以避免因過量添加這些外加劑而導(dǎo)致的混凝土長時間不凝固問題。相反，當(dāng)C3A含量超過7%時，則應(yīng)增加引氣和緩凝劑的用量，以有效減緩混凝土的坍落度損失，防止假凝現(xiàn)象的發(fā)生。

在混凝土制備過程中，骨料作為混凝土的主要組成部分，其性質(zhì)對混凝土的坍落度損失具有顯著影響。特別是粗細(xì)骨料的含泥量和泥塊含量，以及碎石中針片狀顆粒的含量，這些因素若超標(biāo)，都會直接加速混凝土的坍落度損失。

含泥量和泥塊含量的增加，會改變骨料表面的潤濕性，影響骨料與水泥漿體之間的粘結(jié)力，從而降低混凝土的流動性和可塑性，導(dǎo)致坍落度損失加快。同時，泥塊的存在還會在混凝土中形成薄弱區(qū)域，影響混凝土的整體強度。

而碎石中針片狀顆粒的含量超標(biāo)，則會破壞骨料的級配平衡，影響混凝土的密實度和工作性能。針片狀顆粒的表面積相對較大，與水泥漿體的接觸面積增加，會加速水泥的水化反應(yīng)，從而導(dǎo)致坍落度損失加快。

此外，粗骨料的吸水率也是一個不可忽視的因素。特別是當(dāng)使用吸水率較大的碎石時，在夏季高溫季節(jié)經(jīng)過高溫暴曬后，碎石內(nèi)部的孔隙會充滿空氣，一旦投入到攪拌機內(nèi)，它會在短時間內(nèi)大量吸水，以填補孔隙中的空氣。這一過程會導(dǎo)致混凝土中的自由水減少，從而加快坍落度的損失。在極端情況下，甚至可能在短短30分鐘內(nèi)就觀察到明顯的坍落度損失。

2、攪拌工藝因素：

混凝土攪拌工藝作為混凝土制備過程中的關(guān)鍵環(huán)節(jié)，對混凝土的坍落度損失具有不可忽視的影響。攪拌機的機型和攪拌效率，作為攪拌工藝的兩個核心要素，直接決定了混凝土攪拌的均勻性和坍落度的穩(wěn)定性。

攪拌機的機型選擇至關(guān)重要。不同機型的攪拌機在攪拌方式、攪拌力度和攪拌效率上存在差異，這些差異會直接影響混凝土的攪拌效果和坍落度損失。因此，在選擇攪拌機時，應(yīng)充分考慮混凝土的配合比、骨料種類和粒徑等因素，以確保攪拌機與混凝土制備需求的匹配性。

攪拌效率同樣對混凝土坍落度損失具有重要影響。攪拌效率的高低直接決定了混凝土攪拌的均勻程度和坍落度的穩(wěn)定性。為了提高攪拌效率，攪拌機需要定期檢修，以確保其處于良好的工作狀態(tài)。同時，攪拌葉片作為攪拌機的關(guān)鍵部件，也需要定期更換，以避免因葉片磨損而導(dǎo)致的攪拌不均勻和坍落度損失加快。

此外，混凝土攪拌時間也是影響坍落度損失的重要因素。攪拌時間過短，混凝土中的各組分無法充分混合均勻，導(dǎo)致坍落度不穩(wěn)定，進而造成坍落度損失相對加快。因此，在混凝土制備過程中，應(yīng)確保攪拌時間不少于30秒，以保證混凝土的均勻性和坍落度的穩(wěn)定性。

3、溫度效應(yīng)因素：

在混凝土施工與生產(chǎn)過程中，溫度作為一個核心的環(huán)境因素，對混凝土的坍落度損失產(chǎn)生著深遠(yuǎn)的影響。特別是在炎熱的夏季，當(dāng)氣溫飆升至25℃甚至30℃以上時，混凝土的坍落度損失相較于20℃的基準(zhǔn)條件會顯著加劇，增幅往往超過50%。這種加速的坍落度損失主要是由于高溫環(huán)境下，水泥的水化反應(yīng)被加速，混凝土中的水分被更快地消耗，從而導(dǎo)致了坍落度的迅速下降。相反，在氣溫較低的情況下，如低于+5℃時，混凝土的坍落度損失則會變得相對緩慢，甚至幾乎不發(fā)生損失，這得益于低溫對水泥水化反應(yīng)的抑制作用，使得混凝土的流動性得以保持。

除了環(huán)境溫度之外，原材料的使用溫度同樣對混凝土的坍落度損失具有重要影響。當(dāng)原材料的使用溫度過高時，會直接導(dǎo)致混凝土的溫度上升，進而加速坍落度的損失。因此，在混凝土的生產(chǎn)過程中，必須嚴(yán)格控制原材料的使用溫度，以確?；炷恋臏囟缺３衷谶m宜的范圍內(nèi)。一般來說，混凝土的出機溫度應(yīng)控制在5～35℃之間。一旦溫度超出這個范圍，就需要采取相應(yīng)的技術(shù)措施進行調(diào)節(jié)，如加入冷水、冰水或地下水以降低混凝土的溫度，或者在必要時加熱原材料以提高其使用溫度，從而確?；炷恋牧鲃有院涂伤苄?。

在混凝土制備過程中，對于水泥、摻合料等關(guān)鍵原材料的使用溫度，必須嚴(yán)格控制。一般來說，這些原材料的使用溫度最高不得超過50℃。這是因為過高的溫度會加速水泥的水化反應(yīng)，導(dǎo)致混凝土坍落度損失加快，甚至可能引發(fā)混凝土的速凝現(xiàn)象。在冬季施工中，當(dāng)使用泵送混凝土?xí)r，加熱水的使用溫度同樣需要謹(jǐn)慎控制，一般不宜高于40℃。否則，不僅會造成混凝土坍落度的迅速損失，還可能導(dǎo)致混凝土在攪拌機內(nèi)出現(xiàn)假凝狀態(tài)，嚴(yán)重影響混凝土的出機和現(xiàn)場卸料。

此外，膠凝材料的使用溫度對泵送劑中減水成分的塑化效果也有顯著影響。隨著膠凝材料使用溫度的升高，泵送劑中減水成分的塑化效果會逐漸減弱，導(dǎo)致混凝土坍落度的加快損失。因此，在混凝土制備過程中，應(yīng)密切關(guān)注膠凝材料的使用溫度，并確保其保持在適宜的范圍內(nèi)，以充分發(fā)揮泵送劑的塑化效果。

值得注意的是，混凝土的溫度與其坍落度損失之間存在正比關(guān)系。實驗數(shù)據(jù)表明，當(dāng)混凝土溫度每提高5～10℃時，其坍落度損失可達到20～30mm左右。這一數(shù)據(jù)充分說明了溫度對混凝土坍落度損失的顯著影響。

4、強度等級因素：

在探討混凝土坍落度損失的影響因素時，混凝土的強度等級是一個不可忽略的重要因素。實踐表明，高強度等級的混凝土相較于低強度等級的混凝土，其坍落度損失速度更快。這一現(xiàn)象主要與高強度等級混凝土中單位水泥用量的增加有關(guān)。

具體來說，為了滿足高強度等級混凝土對力學(xué)性能的要求，其配合比中往往需要加入更多的水泥。而水泥用量的增加，意味著在混凝土攪拌和澆筑過程中，水泥的水化反應(yīng)會更加劇烈，從而加速了混凝土中水分的消耗，導(dǎo)致坍落度的快速損失。

此外，碎石混凝土與卵石混凝土在坍落度損失方面也存在差異。通常情況下，碎石混凝土的坍落度損失速度要比卵石混凝土快。這主要是因為碎石的表面粗糙，與水泥漿體的粘結(jié)力較強，因此在攪拌和澆筑過程中，碎石混凝土中的水分更容易被吸收和消耗，從而導(dǎo)致坍落度的快速下降。

5、砼狀態(tài)因素：

混凝土的狀態(tài)，即其處于靜態(tài)還是動態(tài)，對坍落度的損失具有顯著的影響。具體而言，混凝土在靜態(tài)條件下的坍落度損失速度要明顯快于動態(tài)條件。

在動態(tài)條件下，混凝土由于不斷的受到攪拌作用，使得泵送劑中的減水成分與水泥顆粒之間的接觸機會減少。這種減少的接觸機會阻礙了水泥水化反應(yīng)的充分進行，從而減緩了混凝土坍落度的損失。攪拌作用不僅使混凝土保持了一定的流動性，還通過物理作用阻止了減水成分與水泥的過度反應(yīng)，有助于維持混凝土的坍落度。

相比之下，在靜態(tài)條件下，混凝土中的減水成分與水泥顆粒能夠充分接觸，這加速了水泥的水化進程。水泥水化反應(yīng)的加速消耗了混凝土中的水分，導(dǎo)致坍落度的快速損失。此外，靜態(tài)條件下缺乏攪拌作用，使得混凝土更容易受到溫度、濕度等環(huán)境因素的影響，從而進一步加劇了坍落度的損失。

6、運輸因素：

在混凝土的運輸過程中，運輸機械的選擇和使用對混凝土的坍落度損失具有顯著的影響。特別是當(dāng)采用混凝土攪拌運輸車進行長距離或長時間的運輸時，由于多種因素的綜合作用，混凝土的坍落度損失往往會更加明顯。

首先，長時間的運輸過程中，混凝土熟料中的化學(xué)成分會發(fā)生一系列的化學(xué)反應(yīng)，這些反應(yīng)會消耗混凝土中的自由水分，從而導(dǎo)致坍落度的降低。其次，運輸過程中的水份蒸發(fā)也是一個不可忽視的因素。特別是在高溫或干燥的環(huán)境下，混凝土中的水分會迅速蒸發(fā)，進一步加劇了坍落度的損失。此外，骨料吸水也是造成混凝土坍落度損失的重要原因之一。在運輸過程中，骨料可能會吸收混凝土中的水分，導(dǎo)致混凝土的整體水分含量下降，從而影響其坍落度。

除了混凝土攪拌運輸車外，其他運輸機械如混凝土皮帶運輸機、串筒等也會對混凝土的坍落度造成影響。這些機械在運輸過程中可能會造成砂漿的損失，而砂漿是混凝土中保持流動性的重要組成部分。砂漿的損失會直接導(dǎo)致混凝土坍落度的下降，從而影響其施工性能。

7、澆筑因素：

在混凝土的澆筑過程中，澆筑速度與時間的控制對于減少坍落度損失至關(guān)重要。當(dāng)混凝土熟料從攪拌站到達倉面內(nèi)的時間過長時，由于多種因素的共同作用，混凝土中的自由水分會迅速減少，進而導(dǎo)致坍落度的顯著損失。

具體來說，長時間的澆筑過程中，混凝土熟料中的化學(xué)成分會持續(xù)發(fā)生反應(yīng)，消耗掉一部分自由水分。同時，水份的蒸發(fā)也是一個不可忽視的因素，特別是在高溫或干燥的環(huán)境下，蒸發(fā)速度會更快。此外，骨料在澆筑過程中也可能會吸收一部分水分，進一步降低了混凝土的整體水分含量。這些因素共同作用，使得混凝土的坍落度在澆筑過程中逐漸降低。

特別值得注意的是，當(dāng)混凝土暴露在皮帶運輸機上時，其表面與外界環(huán)境的接觸面積增大，水份蒸發(fā)速度因此加快，對混凝土坍落度損失的影響也最為顯著。根據(jù)實際測定結(jié)果，當(dāng)氣溫在25℃左右時，混凝土熟料在現(xiàn)場的坍落度在半小時內(nèi)就可能損失高達4cm。

此外，混凝土澆筑時間的不同也會對坍落度損失產(chǎn)生重要影響。早上和晚上由于氣溫較低，水份蒸發(fā)速度相對較慢，因此對坍落度損失的影響較小。而中午和下午氣溫較高，水份蒸發(fā)速度快，導(dǎo)致水份損失加快，進而使得混凝土的坍落度損失增大。這種坍落度的損失會直接影響混凝土的流動性、粘聚性等性能，使得混凝土的質(zhì)量更難以保證。

在混凝土施工過程中，坍落度的損失是不可避免的。然而，關(guān)鍵在于如何采取有效的措施，將損失值降至最低，同時減緩損失速度，以確保施工的順利進行。為此，我們需要從多個方面入手，采取針對性的技術(shù)措施。

1、泵送劑后添加法：

在混凝土施工過程中，偶爾會遇到一些不可預(yù)測的情況，導(dǎo)致商品混凝土的坍落度損失過快，以至于無法正常泵送。針對這一問題，我們可以采取泵送劑后添加法作為即時解決方案。具體來說，就是在混凝土中加入適量的泵送劑，并通過混凝土運輸車的快速運轉(zhuǎn)，使泵送劑與混凝土充分混合。在運轉(zhuǎn)2分鐘后，需對混凝土的坍落度進行測定，確保其符合要求后方可繼續(xù)使用。值得注意的是，后加法的摻量必須預(yù)先通過試驗確定，以避免因摻量不當(dāng)而造成混凝土性能的問題。特別是當(dāng)摻量超過一定界限時，可能會導(dǎo)致混凝土數(shù)日不凝固，嚴(yán)重影響施工進度和質(zhì)量。

2、優(yōu)化泵送劑摻量：

除了即時應(yīng)對策略外，我們還需要考慮長效的解決方案來緩解混凝土坍落度的損失。其中，水泥顆粒的細(xì)度是一個關(guān)鍵因素。一般來說，水泥顆粒越細(xì)，其需水量就越大。而需水量的增加，無疑會加劇混凝土的坍落度損失。為了緩解這一問題，我們必須通過泵送劑適應(yīng)性試驗，來確定泵送劑的最佳摻量。這一步驟至關(guān)重要，它不僅能確保泵送劑與混凝土的良好適應(yīng)性，還能在最大程度上減少坍落度的損失，從而保障混凝土的施工性能和最終質(zhì)量。

3、優(yōu)選原材料：

在泵送混凝土的施工中，原材料的選擇至關(guān)重要。為了確保混凝土的高質(zhì)量和穩(wěn)定性，我們必須優(yōu)選符合標(biāo)準(zhǔn)要求的水泥、摻合料、骨料和泵送劑。這些原材料不僅品質(zhì)要優(yōu)良，性能也要穩(wěn)定可靠。為了實現(xiàn)這一目標(biāo)，我們需要對原材料的品質(zhì)和性能進行深入了解，并增加復(fù)檢的頻率，以確保其始終符合施工要求。同時，選擇穩(wěn)定可靠的生產(chǎn)廠家也是保障原材料質(zhì)量的關(guān)鍵環(huán)節(jié)。

在確定了優(yōu)質(zhì)的原材料后，混凝土配合比的確定同樣不容忽視。我們需要通過科學(xué)的試驗方法和生產(chǎn)實踐的不斷總結(jié)，來優(yōu)化混凝土配合比的設(shè)計。這包括找到最佳的骨料級配，以減少空隙率和提高混凝土的密實度；控制含泥量，以減少對混凝土性能的負(fù)面影響；以及通過調(diào)整泵送劑的摻量，來最大限度地減少坍落度的損失。

4、控制澆筑時間：

此外，泵送混凝土的坍落度損失是一個需要特別關(guān)注的問題。坍落度會隨著時間的延長而加快損失，同時也會隨著溫度的提高而增大。因此，在混凝土出機后，我們必須嚴(yán)格控制澆筑時間。在一般情況下，混凝土應(yīng)在60～90分鐘內(nèi)澆筑入模。特別是在高溫季節(jié)施工時，由于坍落度損失會更快，因此更需要縮短澆筑時間。當(dāng)日平均氣溫低于25℃時，宜在出機后90分鐘內(nèi)入模；而當(dāng)日平均氣溫高于25℃時，則應(yīng)在60分鐘內(nèi)入模。

為了確保混凝土的及時澆筑，混凝土生產(chǎn)和施工雙方需要加強聯(lián)絡(luò)、調(diào)度和指揮。他們應(yīng)根據(jù)運距的遠(yuǎn)近和澆筑速度來合理安排發(fā)車時間，避免壓車過多、過長。同時，對于超過混凝土初凝時間的混凝土，必須堅決廢棄，不能再使用。即使加入了減水劑使其變稀，也不能改變其已經(jīng)失去的性能。一般來說，不加緩凝劑的混凝土在超過5～8小時后就不能再使用了；而對于摻加了緩凝劑的混凝土，則需要根據(jù)緩凝時間來確定其可使用時間。

5、嚴(yán)格控制攪拌時間：

在混凝土的生產(chǎn)過程中，攪拌時間的控制是減少坍落度損失的關(guān)鍵環(huán)節(jié)。為了確?；炷恋馁|(zhì)量穩(wěn)定，我們必須對攪拌時間進行嚴(yán)格控制。攪拌時間的長短直接影響到混凝土的均勻性和坍落度性能，因此，根據(jù)混凝土的等級來合理設(shè)定攪拌時間是至關(guān)重要的。

具體來說，對于C10～15等級的混凝土，攪拌時間應(yīng)不少于30秒，以確保混凝土各組分的充分混合和均勻分布。而對于C20～25等級的混凝土，攪拌時間則需延長至不少于40秒，以滿足更高強度的要求。當(dāng)混凝土等級達到C30～40時，攪拌時間應(yīng)進一步增加至不少于50秒，以確保混凝土的密實度和穩(wěn)定性。對于C45以上等級的混凝土，由于其強度要求更高，攪拌時間應(yīng)不少于60秒，以保證混凝土的高性能和耐久性。

6、摻入引氣劑或引氣緩凝劑：

除了嚴(yán)格控制攪拌時間外，我們還可以通過添加引氣劑或引氣緩凝劑來進一步減少混凝土的坍落度損失。這些添加劑的摻入量需要通過試驗來確定，以確保其最佳效果。引氣劑在混凝土中產(chǎn)生的大量細(xì)密氣泡，能夠有效地將分散的水泥粒子隔離，從而減少水泥的二次吸附，這是降低混凝土坍落度損失的有效途徑之一。

同時，適宜的混凝土含氣量不僅有助于減少坍落度損失，還能顯著提高混凝土的和易性、粘聚性、保水性和可泵性。這些性能的改善對于提高施工效率和保證工程質(zhì)量具有重要意義。因此，在混凝土的生產(chǎn)過程中，我們應(yīng)充分考慮添加劑的應(yīng)用，并通過試驗和實踐來不斷優(yōu)化其摻入量和效果。

7、調(diào)整摻合料摻量：

在夏季高溫季節(jié)，由于環(huán)境溫度的升高，混凝土的坍落度損失往往會加劇，這對施工質(zhì)量和效率構(gòu)成了挑戰(zhàn)。為了應(yīng)對這一挑戰(zhàn)，我們可以通過試驗來調(diào)整摻合料的摻量。具體來說，根據(jù)高溫季節(jié)的特點和混凝土的實際需求，我們可以適當(dāng)?shù)卦黾訐胶狭系膿搅?，以有效地減少混凝土的坍落度損失。這一策略的實施需要基于充分的試驗數(shù)據(jù)和科學(xué)的分析，以確保摻合料的摻量既能夠滿足施工要求，又不會對混凝土的其他性能產(chǎn)生負(fù)面影響。

8、調(diào)整坍落度和砂率：

另一方面，不同骨料類型對混凝土的坍落度也有顯著影響。與卵石混凝土相比，碎石混凝土由于其骨料形狀和表面特性的差異，通常需要增大20～30mm的坍落度，以保證其良好的工作性能和施工質(zhì)量。這一調(diào)整是基于碎石混凝土在實際應(yīng)用中的特點和需求而確定的。

此外，對于不依賴泵送劑的混凝土，當(dāng)其坍落度每增加一個等級（即20～30mm）時，我們需要相應(yīng)地提高砂率，并增加用水量和水泥的用量。具體來說，砂率需要提高1%以上，用水量需增加5～10kg/m3，而水泥的用量則需增加約10kg/m3。這些調(diào)整是為了保持混凝土在增大坍落度后的穩(wěn)定性和工作性能，確保其能夠滿足施工要求。

有一種誤解認(rèn)為，混凝土的坍落度越大，就越容易進行泵送，然而這種觀念是不準(zhǔn)確的。事實上，盲目地增大坍落度往往意味著需要增加用水量，而用水量的增多會導(dǎo)致水灰比（W/B）的增大，進而對混凝土的強度產(chǎn)生不利影響。如果無節(jié)制地增加用水量，不僅會削弱混凝土的力學(xué)性能，還可能引發(fā)一系列問題，如混凝土離析、泌水、堵管以及堵泵等現(xiàn)象，這些都會對施工造成極大的困擾。

一般而言，對于C15至C45等級的混凝土，其坍落度的最大值應(yīng)控制在220mm以內(nèi)，以避免上述問題的出現(xiàn)。超出這個范圍，混凝土的離析風(fēng)險將顯著增加，從而影響到施工的可操作性和最終質(zhì)量。

因此，在泵送混凝土的施工過程中，對用水量的嚴(yán)格控制是確保混凝土質(zhì)量的關(guān)鍵步驟。在混凝土拌合物未加水之前，其各種原材料是彼此分離的，沒有形成任何聯(lián)系。然而，一旦加入適量的水，這些原材料便會被有機地結(jié)合在一起，形成一個整體。此時，水泥的水化反應(yīng)也隨之開始，水的存在對于混凝土的塑造和硬化過程起著至關(guān)重要的作用。

實際上，水的多少直接影響著泵送混凝土的質(zhì)量。適量的水能夠保證混凝土的流動性和可塑性，使其易于泵送和澆筑。然而，過多的水則會導(dǎo)致混凝土的離析和泌水現(xiàn)象，降低混凝土的強度和耐久性。因此，在泵送混凝土的生產(chǎn)過程中，必須精確控制用水量，以確保混凝土的性能和質(zhì)量。

此外，有時我們僅憑混凝土的外觀來判斷其坍落度，可能會產(chǎn)生誤判。特別是當(dāng)混凝土強度等級達到C40及以上時，由于其膠凝材料含量較多，粘度相對較大，擴展度較小，因此即使外觀上看似坍落度不大，但實際測量時可能會發(fā)現(xiàn)坍落度遠(yuǎn)超出預(yù)期。這種誤判可能會對施工造成不利影響，因此在實際操作中需要特別注意。
